CISC UHF RFID标签性能测试仪
- 类别：UHF RFID测试系统 - 品牌：唐领科技

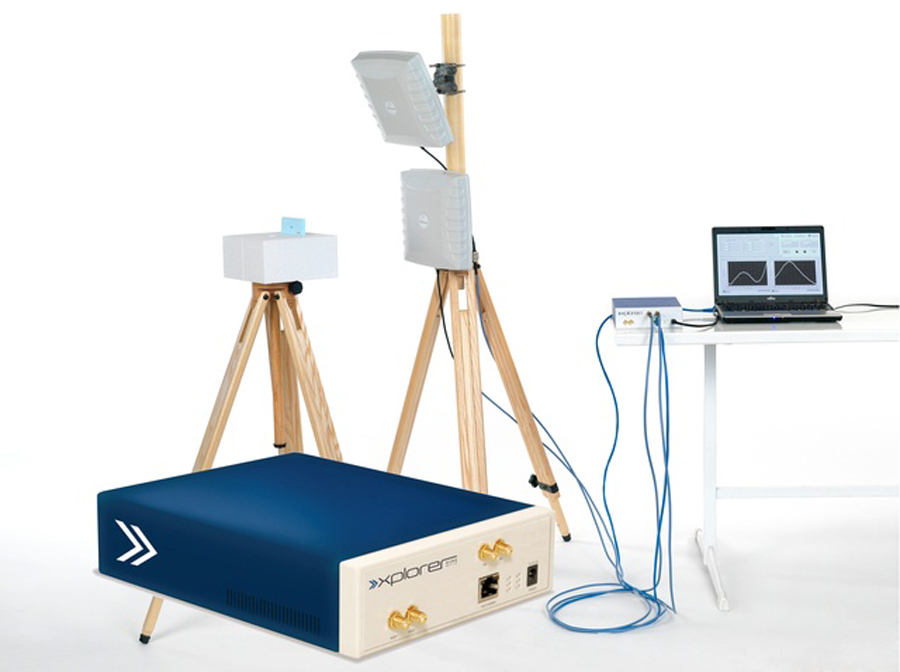

CISC RFID Xplorer是一个UHF RFID性能测试产品，它的研发是为了能简单用于标签频率的灵敏度，通信范围和反向散射功率的测量以及测试UHF RFID 读写器。设备能在500MHz－1.3GHz频率范围内任意操作。在性能测试方面，测量速率可低至1s/频率。
传递标签的主要特征

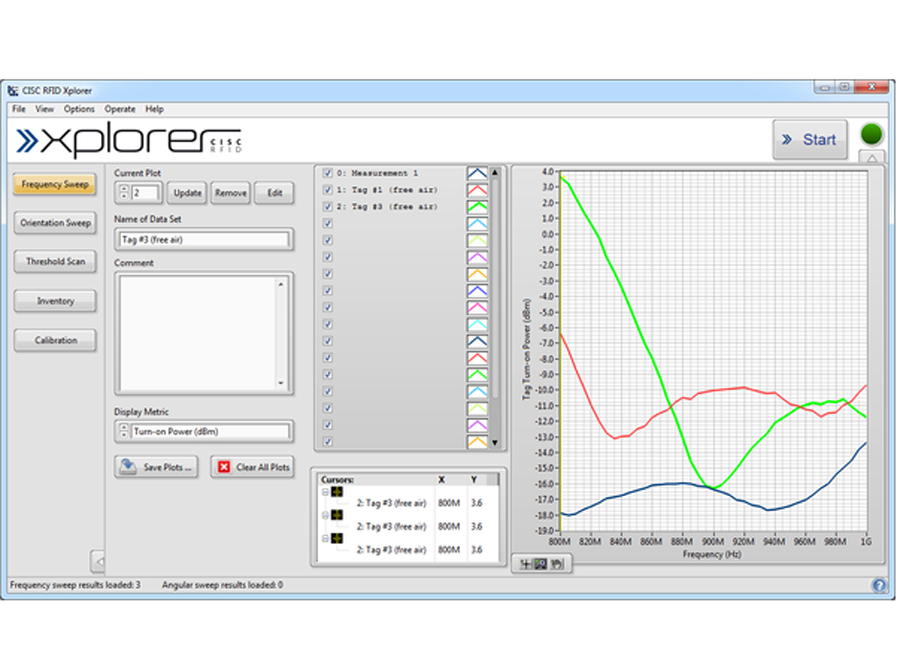

• 读取范围 VS 频率
• 反向散射 VS 频率
• 最低标签激活电场VS 频率
• 最低标签激活功率VS 频率
• 标签反向散射功率VS频率
• RCS差值VS频率

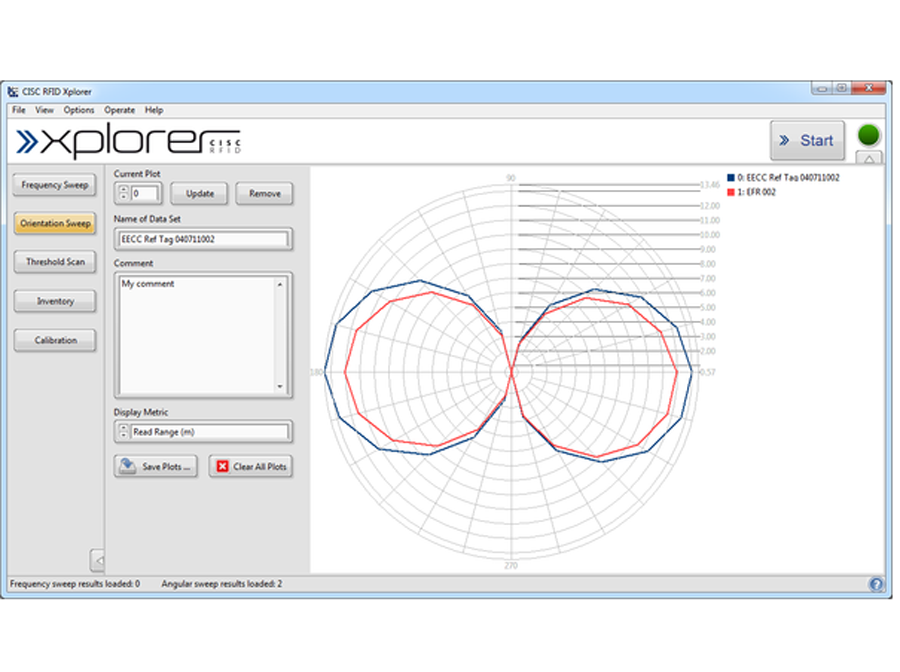

• 角灵敏度－标签辐射图测量
标签访问测试
• 读写内存测试
• 支持用户自定义命令，包括加密套件
多个标签的分析
• 区域内所有标签列表
• 分析选出来的标签
• 对比多个标签的性能
参数 | 简称 | 最小值 | 型号 | 最大值 | 单位 |
频率范围 | fbase | 800 | 1000 | MHz | |
可扩展频率范围 | fext | 700 (500) | 1100 (1300) | MHz | |
频率步长 | fstep | 100 | kHz | ||
基准频率 | TCXO | 2.5 | Ppm | ||
系统传输功率(频带是800MHz-1000MHz) | ERP | 2(33) | W(dBm) | ||
传输功率分辨率 | Pstep | 0.1 | dB | ||
测量精度 | Pacc | 0.5 | dB | ||
接收机灵敏度 | PRX | －90 | dBm | ||
发射天线增益 | GTX | 4 | dBi | ||
发射天线极化 | RHCP或线性 | ||||
接收天线增益 | GRX | 4 | dBi | ||
接收天线极化 | LHCP或线性 | ||||
一个测量步骤的时间（命令速率） | tstep | 65 | Ms | ||
主机重量 | 1.3 | Kg | |||
主机尺寸 | W*L*H | 160*205*50 | Mm | ||
| 1.1 | CISC-XPL-HW-000001-V04 | CISC RFID Xplorer 200 |
| 1.2 | CISC-XPL-HW-000002-V02 | RHCP Patch Antenna, 800 - 1000 MHz, 5 dBi |
| 1.3 | CISC-XPL-HW-000003-V02 | LHCP Patch Antenna, 800 - 1000 MHz, 5 dBi |
| 1.4 | CISC-XPL-HW-000004-V01 | Adapter for mounting of one patch antenna |
| 1.5 | CISC-XPL-HW-000005-V01 | RF cable (3m SMA-N, blue, high shielding) |
| 1.6 | CISC-XPL-HW-000006-V01 | Transportation case for RFID Xplorer |
| 1.7 | CISC-XPL-HW-000009-V01 | Reference tag including calibration data; Frequency band 800 MHz to 1GHz; resolution 5 MHz |
| 1.8 | CISC-XPL-HW-000016-V01 | Licensing USB-stick (CodeMeter CmStick/T) |
| 1.9 | CISC-STD-HW-000002-V03 | Laptop with Gbit Ethernet LAN + WLAN + Core i7 + SSD |
| 1.10 | CISC-XPL-HW-000020-V01 | Shipment packaging for transport case Xplorer |
| CISC RFID Xplorer - Tag performance tester add-ons | ||
| 2.1 | CISC-XPL-SW-000001-V02 | CISC RFID Xplorer UHF ISO/IEC 18000-63 (Type C) / Gen 2 Software for automated tag performance test measurements |
| 2.2 | CISC-XPL-SW-000004-V01 | CISC RFID Xplorer software extension for tag - TID inventory, user commands, read and write memory tests |
| 2.3 | CISC-XPL-SW-000002-V01 | CISC RFID Xplorer UHF ISO/IEC 18000-63 (Type C) / Gen 2 angular tag sensitivity performance measurement software |
| 2.4 | CISC-XPL-HW-000008-V01 | Antenna mast and DUT support for bistatic setup |
| 2.5 | CISC-XPL-HW-000055-V01 | CISC Turntable |
