POL 1200系列高速偏振控制器
- 类别：其他 - 品牌：唐领科技
1200 系列偏振控制器为高容量制造环境中的偏振依赖测试流程提供了极高速的自动化偏振控制。
功能特点：
快速准确测量偏振特性：能够在晶圆测试和组件测试中快速准确地测量关键偏振特性。

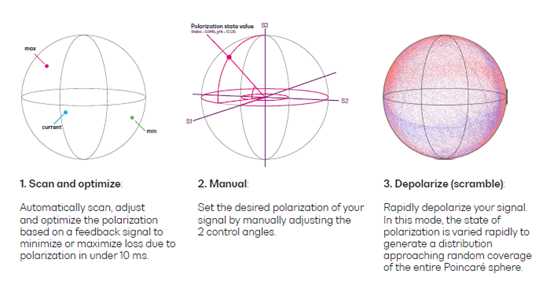

三种工作模式：具备扫描与优化、手动和去偏振（随机化）三种模式，是一款多功能仪器，支持从研发、验证到制造的产品生命周期。
紧凑设计：作为单槽 PXIe 模块，可与我们的光学和电学测试模块集成，构建灵活、可扩展且高密度的测试系统。
高速操作：极快速的信号优化，适用于偏振依赖测试。
低插入损耗：设计确保极低的插入损耗。
高光功率处理能力：能够处理高达 500 mW 的光功率（+25 dBm）。
全软件控制：无需手动调整偏振片或张力螺丝，可通过 SCPI 或gRPC编程命令、LabVIEW 或直观的基于浏览器的 GUI（CohesionUI）进行控制。
全面的触发功能：在 PXI 中使用输入触发信号控制仪器行为。仪器还提供输出触发信号，可用于同步光功率计或可调谐激光器等其他仪器。
目标应用：
硅光子器件测试
偏振依赖测试
多功能偏振控制仪器
通用规格：
PXI | |
总线连接 | PXIe |
光纤连接器 | FC/PC, SC/PC, FC/APC, SC/APC |
槽位数量 | 1 |
尺寸 (高 x 宽 x 深) | 130 x 20 x 215 mm (5.1 x 0.8 x 8.5英寸) |
重量 | 约 1 kg (约 2.2 磅) |
存储温度范围 | -40°C 至 70°C (-40°F 至 158°F) |
工作温度范围 | 5°C 至 45°C (41°F 至 113°F) |
电源规格：
PXI | |
交流输入电压范围 | 请参考 PXI 系统联盟发布的最新 PXI Express 硬件规格 |
交流输入电流 | |
交流频率范围 | |
直流输出电压 | |
直流输出电流最大值 | |
尺寸 (长 x 宽 x 高) |
技术规格：

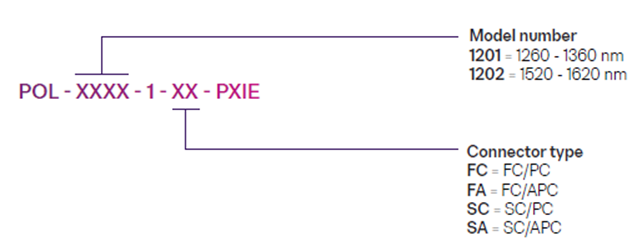

模块型号 | 1201 | 1202 |
通道数量 | 1 | 1 |
光纤类型 | PMF 输入，SMF 输出 | PMF 输入，SMF 输出 |
工作波长 | 1260 - 1360 nm | 1520 - 1620 nm |
损伤功率 | +25 dBm | +25 dBm |
插入损耗 | < 1.3 dB | < 1.3 dB |
回波损耗 | > 50 dB | > 50 dB |
偏振依赖损耗 (PDL) | < 0.1 dB | < 0.1 dB |
随机化模式 | 正弦波、三角波、随机、手动 | 正弦波、三角波、随机、手动 |
每个波片的最大频率 | 100 kHz | 100 kHz |
偏振态 (SOP) 精度 | ±0.5 度 | ±0.5 度 |
SOP 重复性 | ±0.1 度 | ±0.1 度 |
射频输入阻抗 | 50 和 1M 欧姆（软件可配置） | 50 和 1M 欧姆（软件可配置） |
射频输入电压范围 | 0 到 5 V | 0 到 5 V |
射频损伤阈值 | < 0 和 > 6 V | < 0 和 > 6 V |
射频输入频率响应 | 300 kHz | 300 kHz |
