QDDTES-4800光模块热仿真系统
- 类别：其他 - 品牌：唐领科技
QDDTES-4800可控制QDD及QDD800的Thermal load回环的热仿真系统，这个系统有相应的Windows GUI来读写Thermal Load回环的寄存器，改变Thermal Load回环的功耗及温度分布模拟真实的光模块功耗及温度变化。
主要特点
l 支持最多8个thermal load回环同步监控
l 支持总共最高150W
l 支持最高单端口30W
l 每个端口均有电流传感器
l 通过GUI控制寄存器调整功耗及温度变化
l 可导入用户自定义MSA
应用领域
l 光模块散热材料设计及验证
l QDD/QDD800机械件散热分布设计及验证
l 交换机端口结构及散热设计及验证
参数 | 规格 |
电源 | 110V/220V 50/60Hz |
尺寸 | 45CM(L)*35CM(W)*9CM(H) |
支持Thermal load数量 | 8个 |
单端口最大功率 | 30W |
支持ML4062-TL1、ML4062-TL2a-CON及ML4062-LB2a-112-CON等thermal load回环模块。根据不同的thermal load回环模块，QDDTES-4800可通过I2C用软件更改寄存器来获得所需功耗

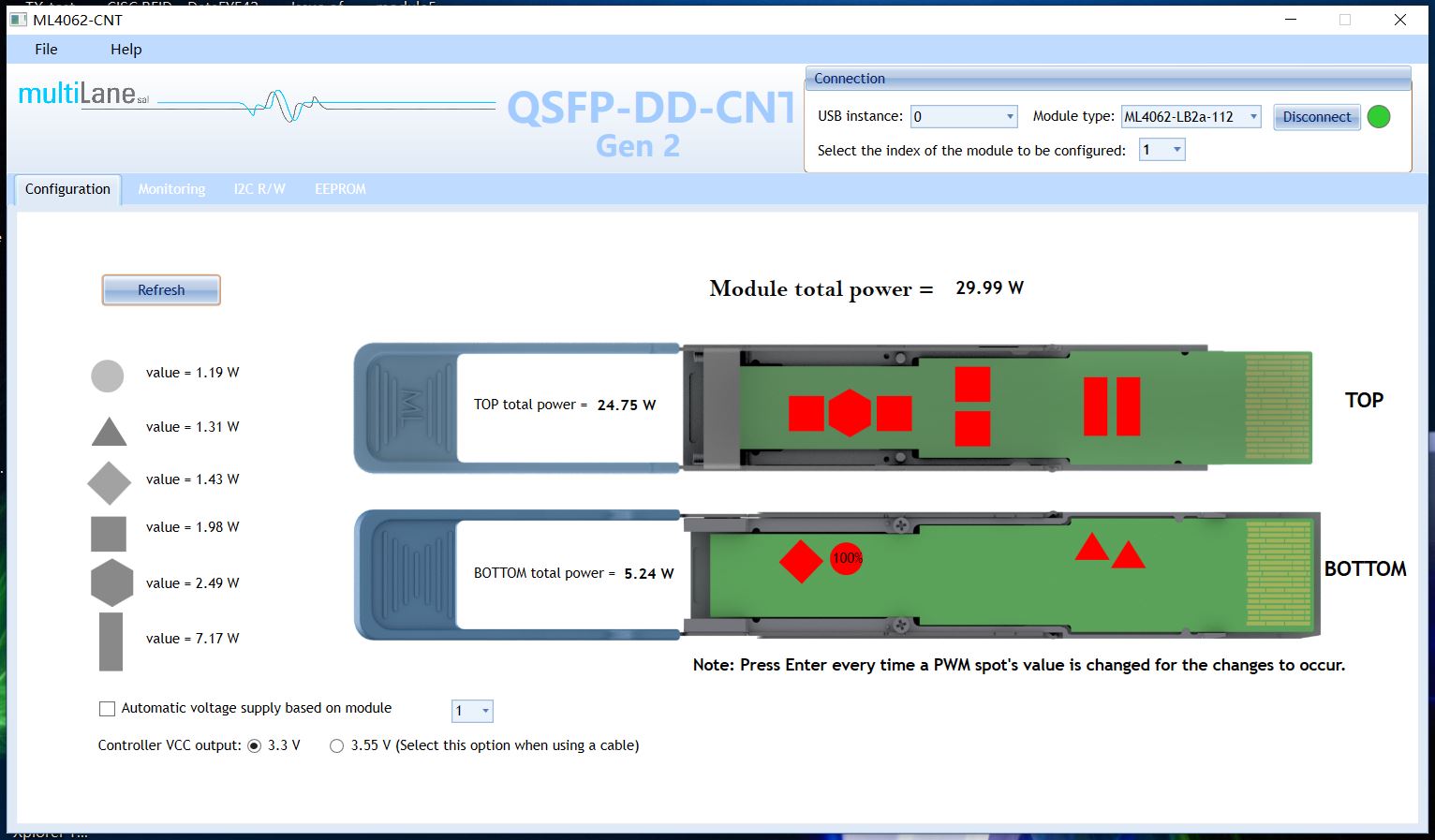

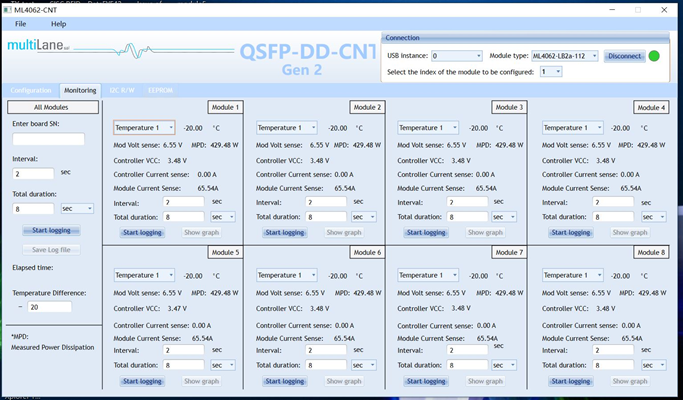

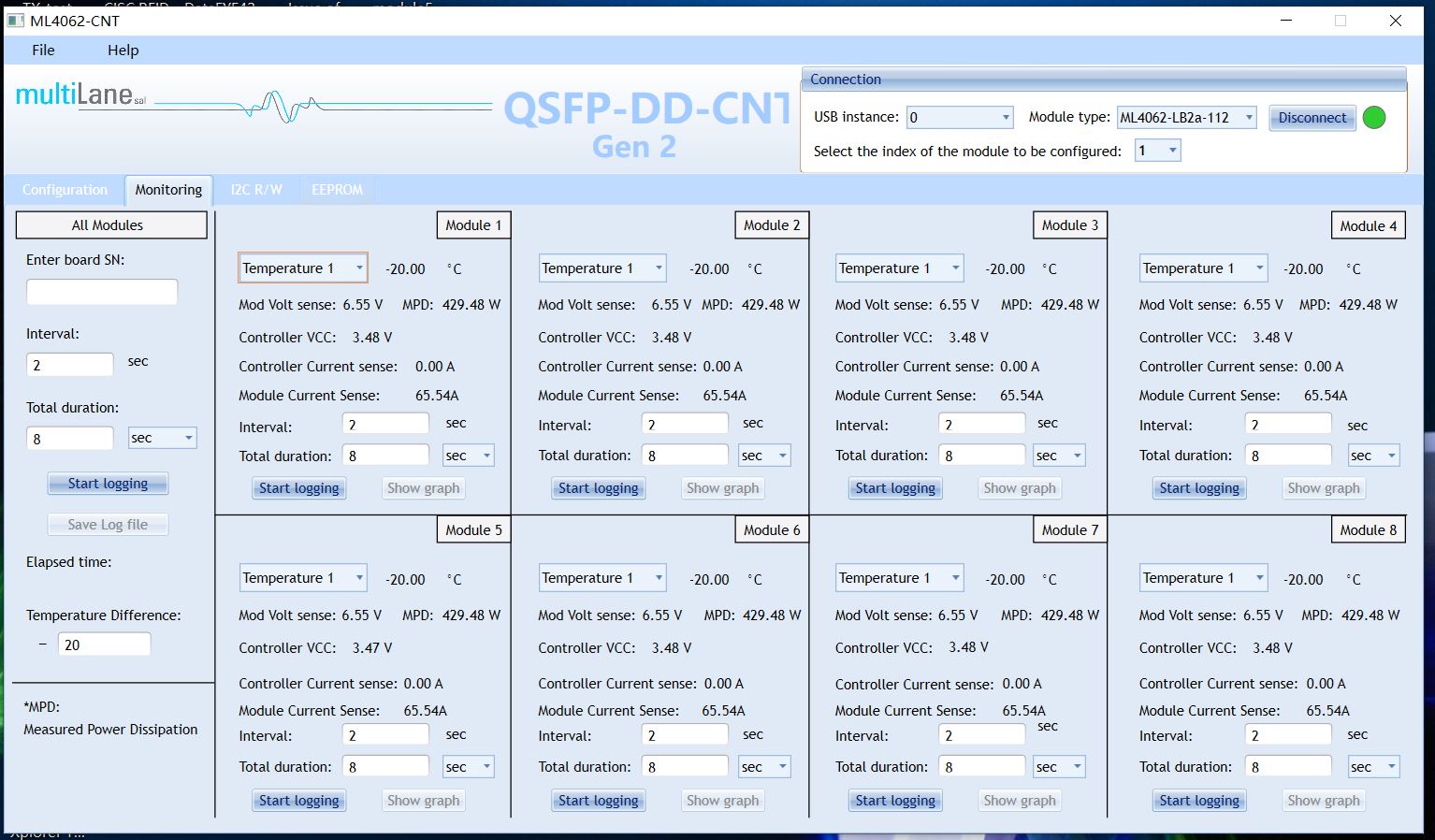

这个产品最大特点是可以探测电流、电压以及可设置模块10个不同位置的发热来模拟不同厂家的光模块发热，同时还有温度传感器可以监控温度变化。
型号 | 描述 |
QDDTES-4800 | QDD模块热仿真系统 |
ML4062-TL1 | QDD光通信测试回环（16W热负载） |
ML4062-TL2a-CON | QDD光通信测试回环（23.4W热负载） |
ML4062-LB2a-112-CON | QDD800光通信测试回环（30W热负载2a型） |
ML4062-LB2b-112-CON | QDD800光通信测试回环（30W热负载2b型） |
