产品概述

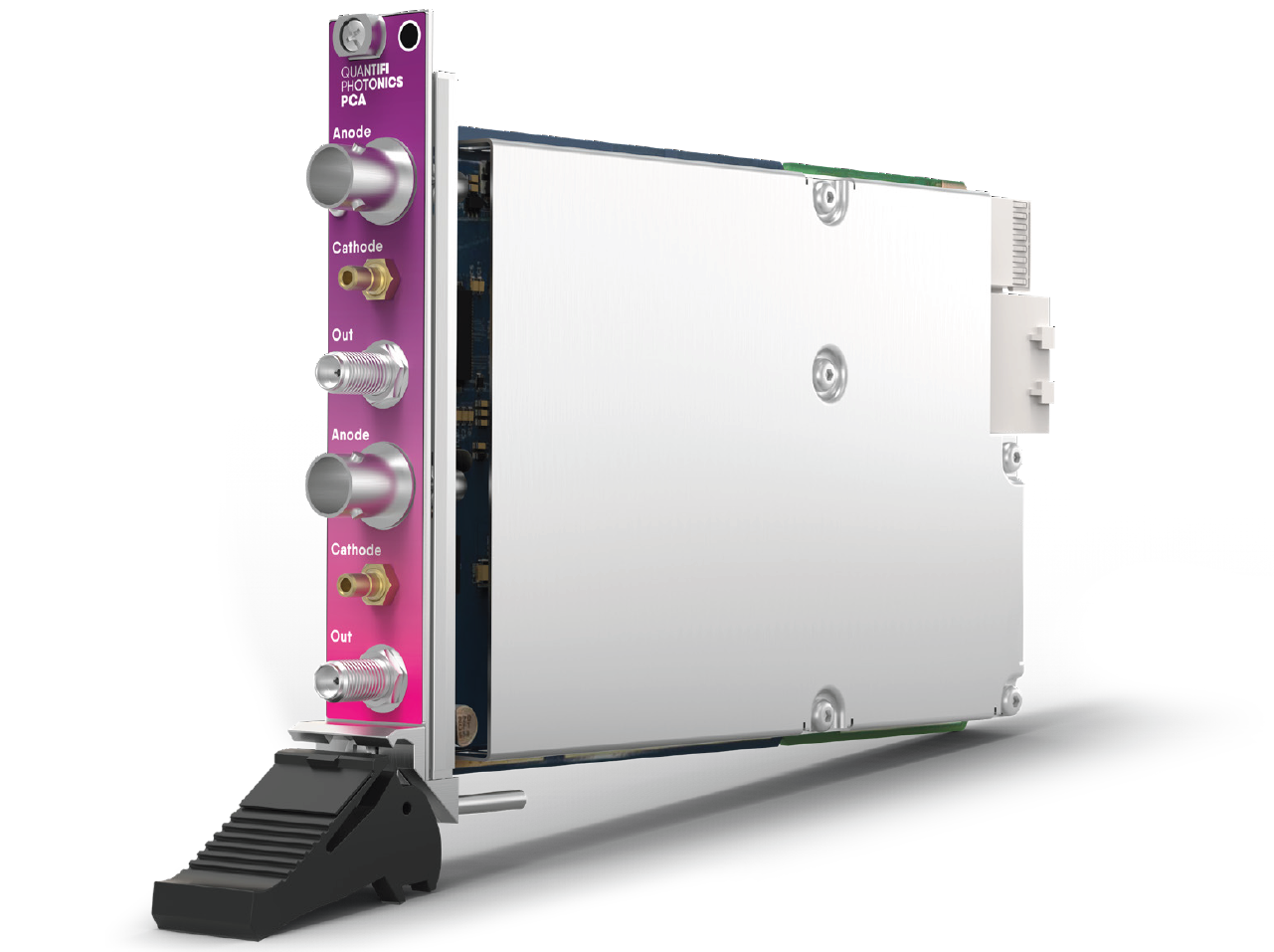

PCA-1000系列是一款紧凑且多功能的光电二极管放大器，旨在精确测量光电流。它提供数字和模拟跨阻放大器，用于测量光电二极管电流，范围从10纳安到2毫安，并提供完全可调的偏置电压控制和可调频率响应，以实现灵活性。板载存储器提供数字记录，最多可记录1024个电流值。其单槽PXIe外形因子便于背板触发，并且与广泛的光学和电气PXI测试模块兼容。

特点

• 可调反向偏置电压-- 通过0.01伏的增量从0到10伏优化偏置电压，以正确偏置光电二极管。

• 用于低电流测量三轴输入连接器-- 进行精确的低电流测量。

• 支持光电二极管响应度校准-- 通过将光电二极管电流转换为等效光功率（毫瓦或分贝毫瓦），使用PCA作为光功率计。

• 数字和模拟光电流测量-- 允许对被测光电二极管进行精确控制，测量暗电流并表征其响应度。

• 模拟对数跨阻光电流放大器-- 通过SMA连接器放大光电二极管电流，提供高增益信号。

• 可配置频率响应-- 通过数字控制模拟输出的频率响应，从1兆赫兹到100赫兹。

目标应用

• 响应度测量

• 暗电流测量

• 并联电阻测量

• I-V特性

• 噪声测量 - 噪声等效功率（NEP）

• 光电二极管表征（使用各种光学输入）

• 高灵敏度检测微弱光信号

• 测量光电二极管的响应度

• 集成光子电路中的光功率监测

• 表征波导损耗和耦合效率

• 在光子集成电路（PIC）设备组装过程中快速调整和精确对准光学元件
