PCIe3.0/4.0高速线缆测试仪
- 类别：高频传输测试设备 - 品牌：唐领科技
许多新的通信标准要求不断增加数据速率和电缆通道数。同时，制造商必须跟上更严格的电缆规格。当前的工业测试解决方案在适应高数据速率、高通道数电缆时变得非常昂贵。在这里，我们介绍专为此类电缆从头开始设计的具有成本效益的测试解决方案。MFCT-PCIe4R 目前支持 PCIe 4.0（以及较旧的 PCIe 版本）。它可以同时测试多达40个通道。

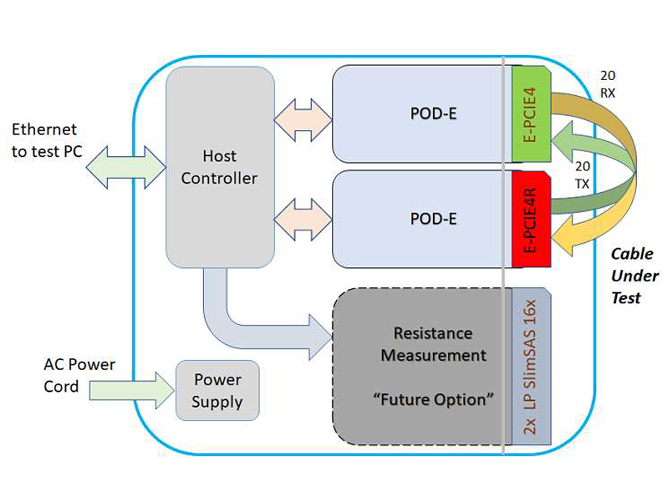

MFCT-PCIe4R 采用灵活的适配器设计，以适应不同类型的PCIe线缆，例如 40/32 通道 LP SlimSAS、GEN-Z、SlimSAS 4i/8i、MCIO、MiniSAS等高速线缆。系统根据所用适配器的类型自动进行自我配置。使用适配器可避免额外的射频电缆和相关的信号衰减。
典型应用：
PCIe3.0/4.0高速线缆及Raiser card测试
SlimSAS/Slimline/MiniSAS/MCIO cable测试
背板测试
多通道高速线缆测试
特点：
MFCT-PCIe4R是功能强大的高速线缆测试仪。 它具有许多功能，可促进高吞吐工业测试。 这些包括：
超过40个通道的并行测试
无需复杂的射频电缆组件连接直接拔插式夹具
低速通道通断测试

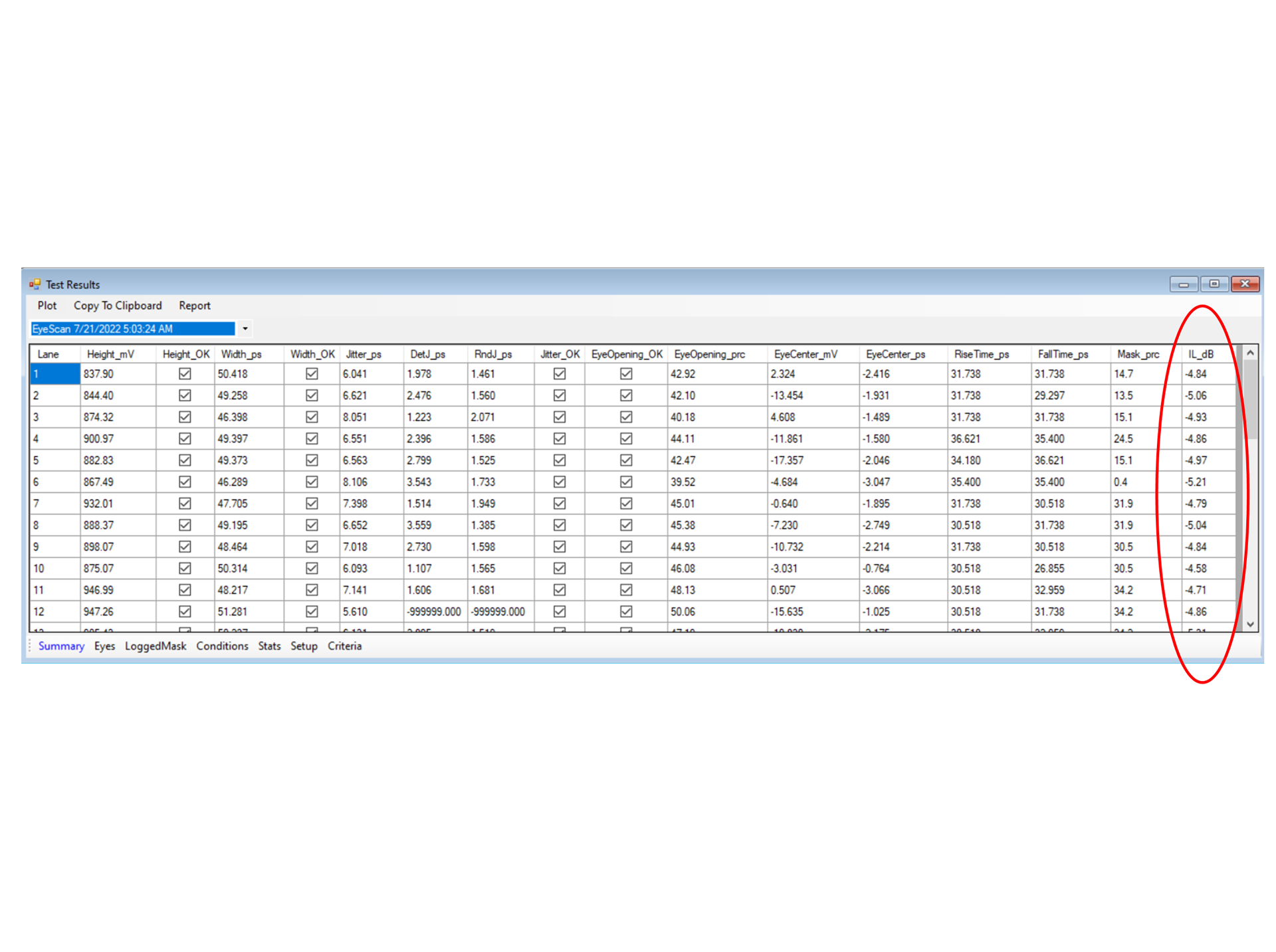

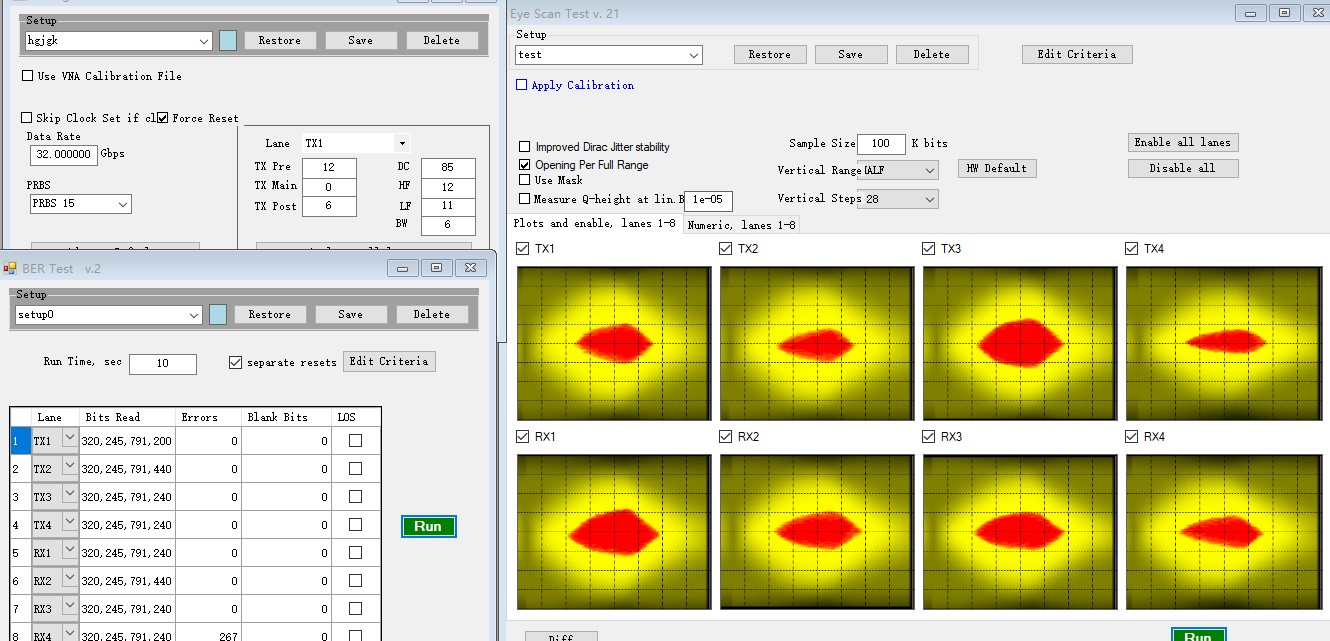

高速通道误码率及快速眼图扫描测试（内置眼图测试模板）
软件工程模式及生产模式
测试夹具生命周期监控

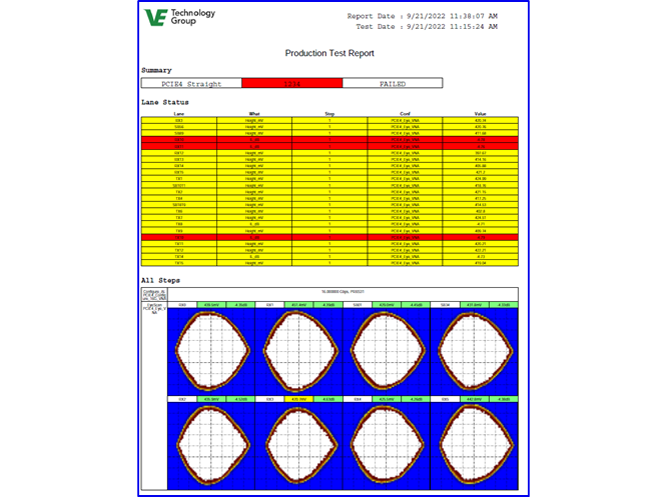

可生成自定义格式测试报告并提供数据库上传接口如SQL
可拓展功能：
特定频点插损
DC电阻测量
有源DUT的功耗监控
有源高速线缆测试
Parameter | Specification |
Support test range | 1.25Gbps-28.05Gbps |
Baud rate tolerance | +/- 100ppm |
Support Modulation | NRZ |
Output differential Pk to Pk | 30mVpp - 1200mVpp |
Support test pattern | PRBS7,9,11,15,23,31,58, JP03A/JP03B, Mixed frequency, Low and Square wave |
Tx Equalization | 3 tap FIR with programmable level and pre-emphasis |
Input differential voltage | 0Vpp - 1200mVpp |
Rx Equalization | DC Gain, LF, HF and BW |
Eye Mask | USB, HDMI, PCIe4 and user define |
Eye Monitor parameters | Eye height, Eye Width, Eye opening, Jitter, Rise/Fall time, Mask margin |
Support products | PCIe3.0/4.0 cable, raiser card, |
Low speed lanes pass through | Yes |
Model | Description |
MFCT-PCIe4R | Multi-Function cable tester |
E-PCIE-40/40R | PCIe4.0 40 Lanes adapter |
E-PCIE-32 | PCIe4.0 32 Lanes adapter |
Note: Other adapters can be designed based on customer’s requirement. | |
