CCBT消费类高速传输线测试仪
- 类别：高频传输测试设备 - 品牌：唐领科技
CCBT消费类高速传输线测试仪，能够测量2Gbps-29Gbps任何高速传输线的眼图特性，支持USB4 GEN3/2、DP2.1、HDMI2.1等及更低版本传输线，可选择U4 GEN2/3 TP3、UHBR20_DPTx-TP3、HDMI21_FRL_12G_TP2等测试模板。CCBT可以测试无源有源铜缆及AOC，当在有源模式下可以监控总功耗是否符合规范。多通道并行测量，眼图扫描速度5秒以内。
主要特点
l 眼图测量功能眼高、眼宽、模板余量等
l 内置各种协议规范测试眼图模板
l 支持1-8通道同时测量
l 每通道独立Tx FIR及Rx CTLE+DFE并且用户可根据不同传输线规范标准自行选择Preset及CTLE、DFE
l 支持2Gbps-29Gbps的高速无源有源传输线测量
l 内置CDR可生产任何码型的眼图并计算测量值
l 快速拔插测试夹具无需多余射频线缆
l 传输线中非高速铜缆的快速通断测量
l 无源及有源ACC单频点插损（IL@XGHz）测量
l 有源铜缆及AOC功率监控
l 可根据不同测试板块的需求生成适合不同用户需要的生产测试模型
应用领域
l Type C、HDMI、DP、USB、Thunderbolt等无源有源消费类传输线生产测试
l QSFP28、SFP28等无源有源数通传输线及光模块生产测试
l PCIe3.0/4.0、SlimSAS、Occulink等无源传输线生产测试
l USB、DP、HDMI等主机物理层眼图扫描
l 高速背板快速测量
l 高带宽模拟器件（如射频驱动、TIA等）眼图快速测量测试夹具自适应
软件可拓展性
由于这是专门为生产测试而设计的测试仪，其软件灵活多变，如可根据用户需求加入有源铜缆通道焊接错位、通道开短路等特殊功能。用户需要设置公司内部的用户界面，可以提供相应的API、DLL或SDK文件用于二次开发。
硬件可拓展性
l 可拓展DC电阻测量
为了不影响高速信号完整性，CCBT专门开发一块拓展测试板用于无源线缆的DC电阻测量确认DC电阻的规范性。
l 可拓展Emarker读取及芯片均衡调整功能
根据用户需求，CCBT可拓展Emarker读取功能确认Type C或USB传输线的PD状况，同时针对某些类型Emarker芯片，我们软件可以通过Emarker访问Redriver芯片进行均衡的调整，这个特别有利于部分边缘产品的均衡测试调整。可根据用户需求拓展AOC中RSSI监控功能。
l 可拓展传输线类型
可拓展任意速率范围内的传输线种类测试，只需设计并更换夹具及更新行业协议标准，如Camera link、MIPI、SDI等，可以根据用户需求进行相应拓展软硬件开发。
低速铜缆测试

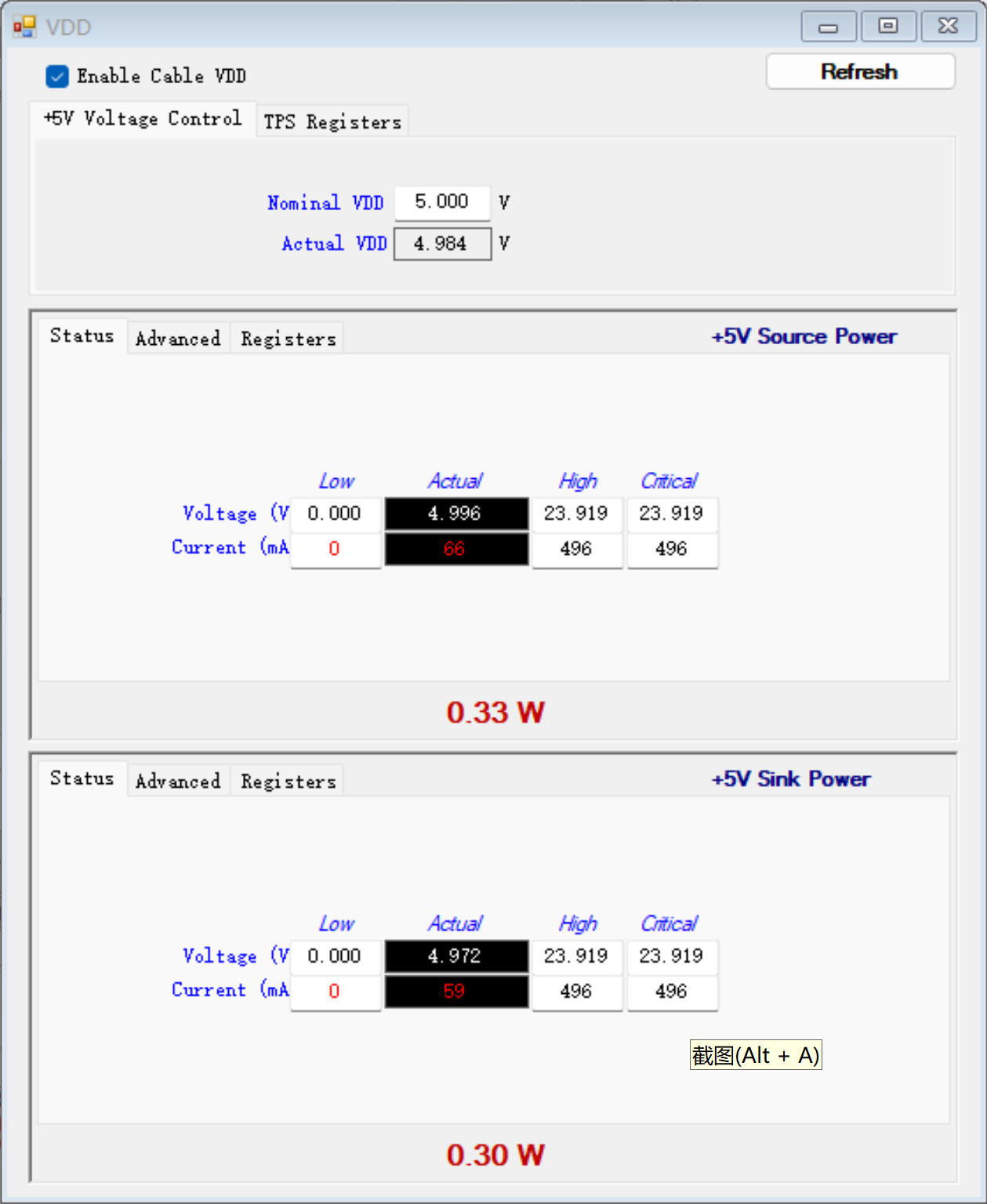

功耗监控
眼图扫描测量
信号处理能力

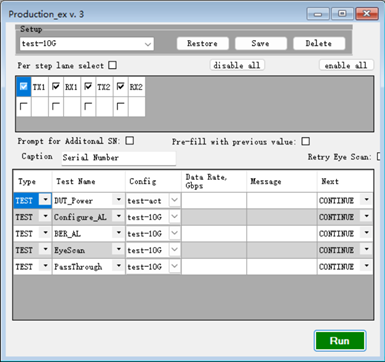

生产测试序列

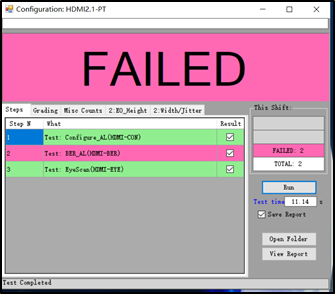

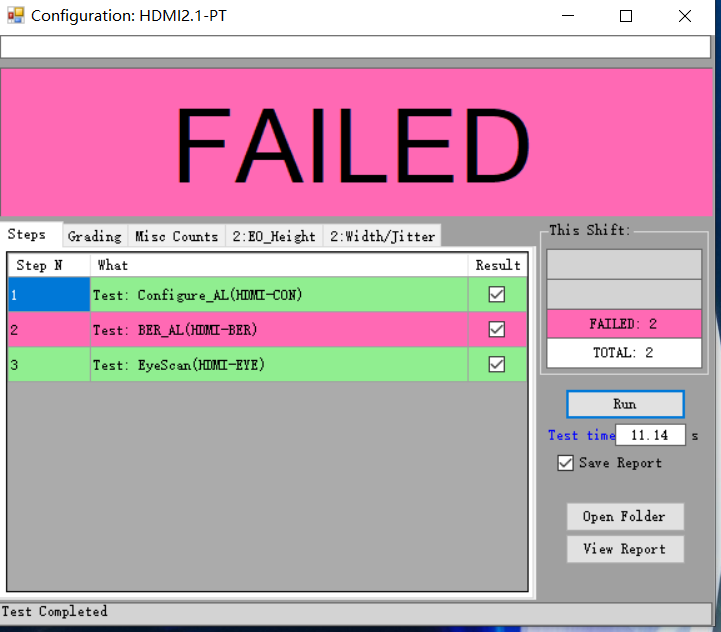

生产测试

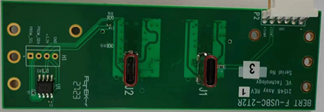

拔插式测试夹具
规格参数
参数 | 规格 |
可测量速率范围 | 3Gbps-14.5Gbps(可升级至29Gbps) |
时钟精度 | +/- 100ppm |
信号调制方式 | NRZ |
输出差分幅度 | 30mVpp - 1200mVpp |
可支持码型 | PRBS7,9,11,15,23,31,58, JP03A/JP03B, Mixed frequency, Low and Square wave |
Tx均衡 | 3 tap FIR with programmable level and pre-emphasis |
接收端输入差分幅度 | 0Vpp - 1200mVpp |
接收端均衡 | CTLE+DFE |
眼图模板 | USB, HDMI, PCIe, DP and user define |
眼图监控参数 | Eye height, Eye Width, Eye opening, Jitter, Rise/Fall time, Mask margin |
可测量产品 | 无源有源Type C、USB、HDMI、DP、QSFP28等cable |
低速通道监控 | Yes |
型号 | 描述 |
CCBT-12P | 无源线缆测试仪(3Gbps-14.5Gbps) |
CCBT-12A | 有源线缆测试仪(3Gbps-14.5Gbps) |
CCBT-20P | 无源线缆测试仪(3Gbps-21Gbps) |
CCBT-20A | 有源线缆测试仪(3Gbps-21Gbps) |
F-USBC-2T2R | Type C标准测试夹具 |
F-USBC-4T4R | Type C 4T4R测试夹具 |
F-USBC-A-C | A to C USB测试夹具 |
F-HDMI | HDMI测试夹具 |
F-QSFP28 | QSFP28测试夹具 |
F-DP | DP测试夹具 |
F-DCR | DC电阻测试模块 |
F-eMarker | eMarker读取模块 |
CCBT-12A-20A | 有源14.5Gbps->21Gbps升级 |
CCBT-12P-20P | 无源14.5Gbps->21Gbps升级 |
