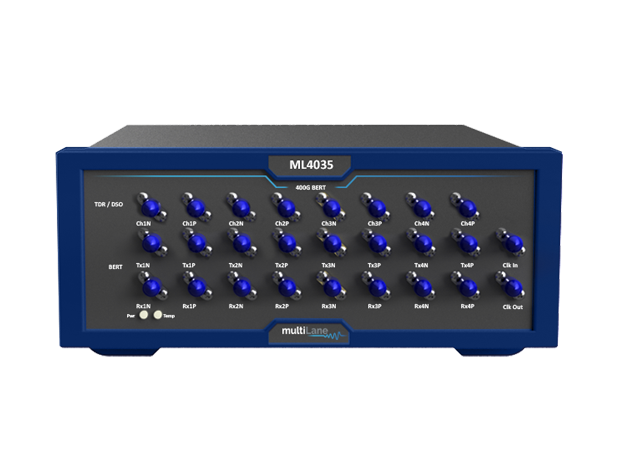

ML4035高速传输线测试仪
- 类别:高频传输测试设备 - 品牌:唐领科技

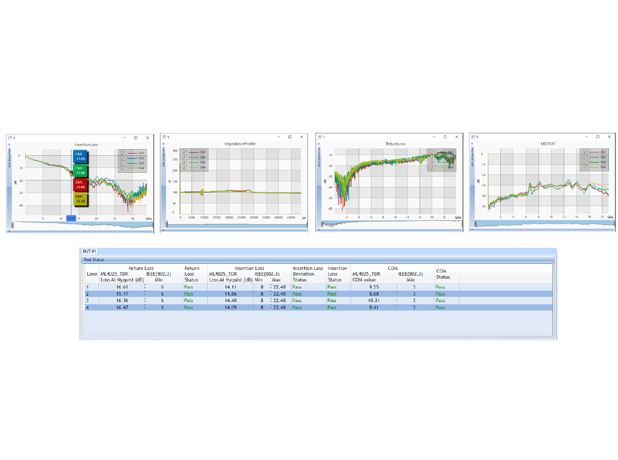

ML4035是集TDR/TDT、数字采样示波器和误码仪于一体的尖端科技测试设备,DSO可在35GHz内进行准确的眼图测量来验证发射机和接收机的质量,执行带综合软件库的统计欠采样技术用于眼图测量、抖动分析及NRZ/PAM4数据处理。真差分TDR/TDT用于同时测量4个通道器件的阻抗特性、反射和插损。它设计用于特性分析及生产测试。
4对差分PPG端口可产生53Gbps NRZ脉冲码型,从而使Sdd21测量高于35GHz。ML4035可以测量10米范围的TDR,拥有12ps的上升时间可解决接近1.5mm的阻抗非连续测量,动态范围是60dB。

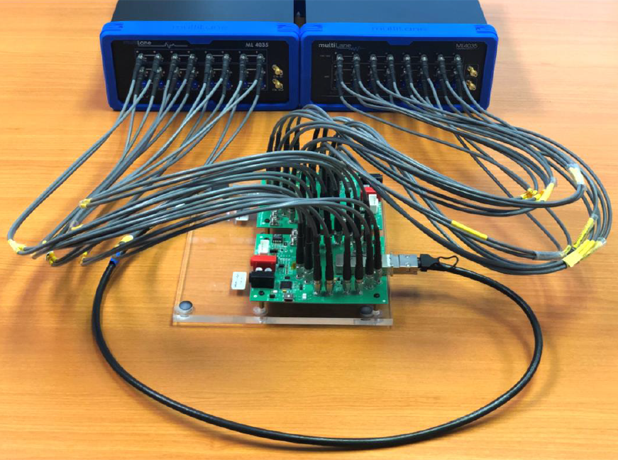

这个3合1体的产品可以进行400G误码测试、NRZ和PAM4眼图测量,阻抗特性及S参数评估。总共24个端口,可进行4个通道同步测试,它的应用广范,从无源线缆、TIA特性及生产测试,到收发器和光模块的符合性测试,以及开关调谐、电缆匹配、介质故障检测和其他行业基本应用。
Option | Description |
ML4035 | Time Domain Reflectometer (TDR) with 2.4 mm connectors |
3YW | Total 3-year warranty |
CAL | Single calibration |
3YWC | Total 3-year warranty with 3 annual calibrations |
Option 29 | 2.92 mm connectors |
