产品概述

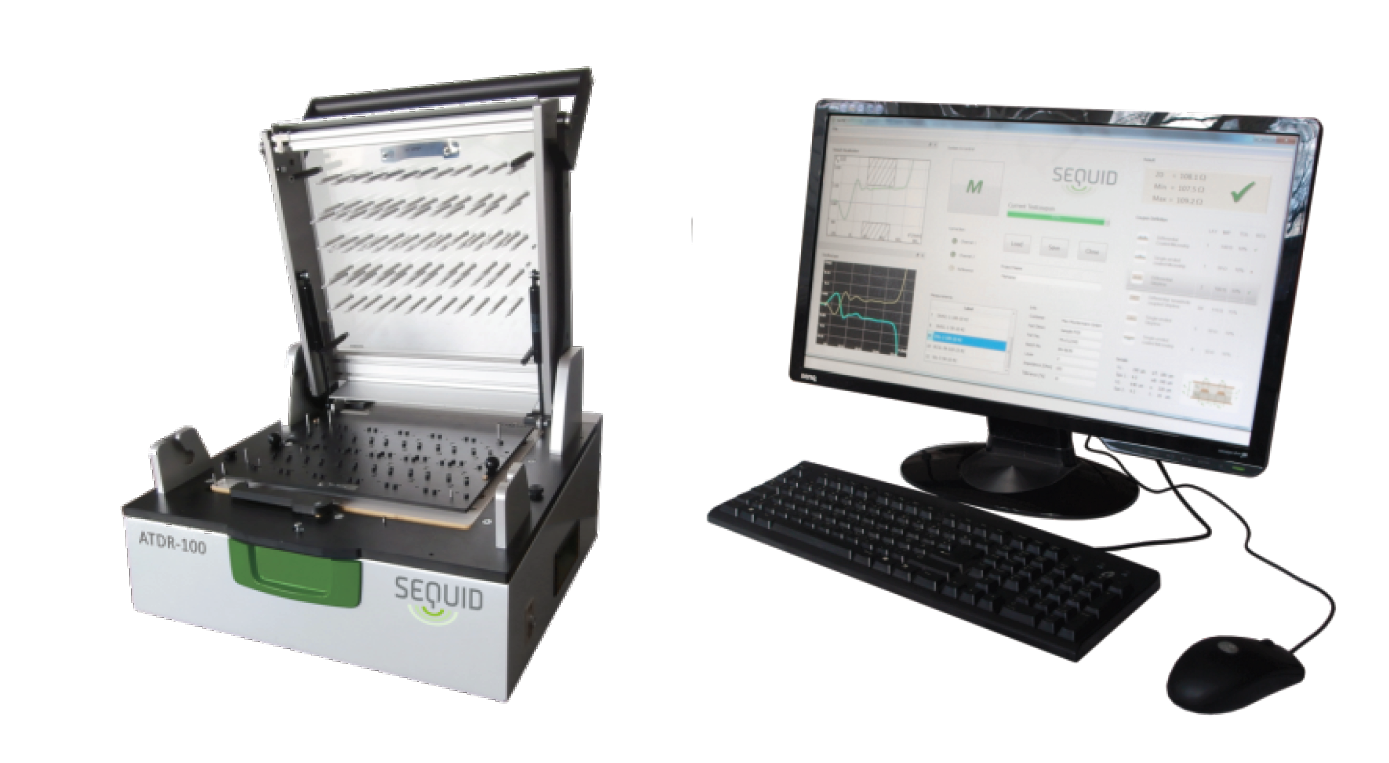

 Sequid ATDR100是自动化阻抗测试设备，通过高频阶跃信号应用到Coupon和PCB上。通过高性能多路复用器及弹簧加载的探针测试多达16个通道的传输线路。Coupon的设置（传输线类型、目标阻抗、公差）通过可以运行每个coupon的测试程序自动组成，将测量周期减小到仅几秒。通过自带的coupon生成器可以轻松生成测试程序及Gerber生产文件。

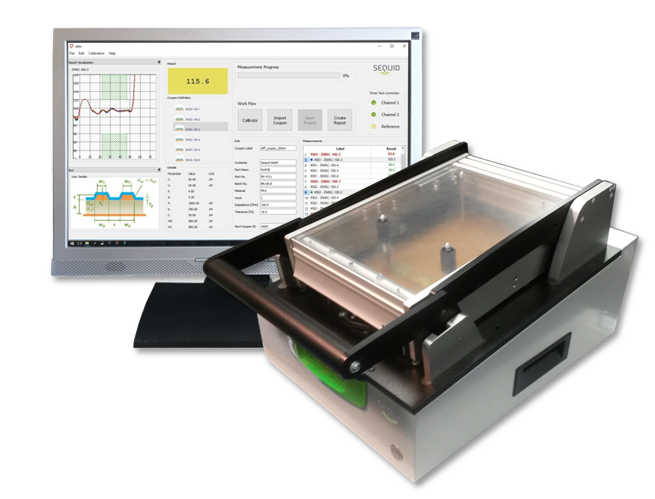

测试适配器为Coupon提供单独插槽，通过关闭适配器将其压到测试夹具上。这保证弹簧加载探针与被测传输线可高度的重复性接触。

关闭适配器后，立即开始测试确保快速操作时间。测量完成会向用户发出信号，并可拿出这个coupon。

阻抗数据自动保存并且随时可用如：产生PDF文档。
