产品概述

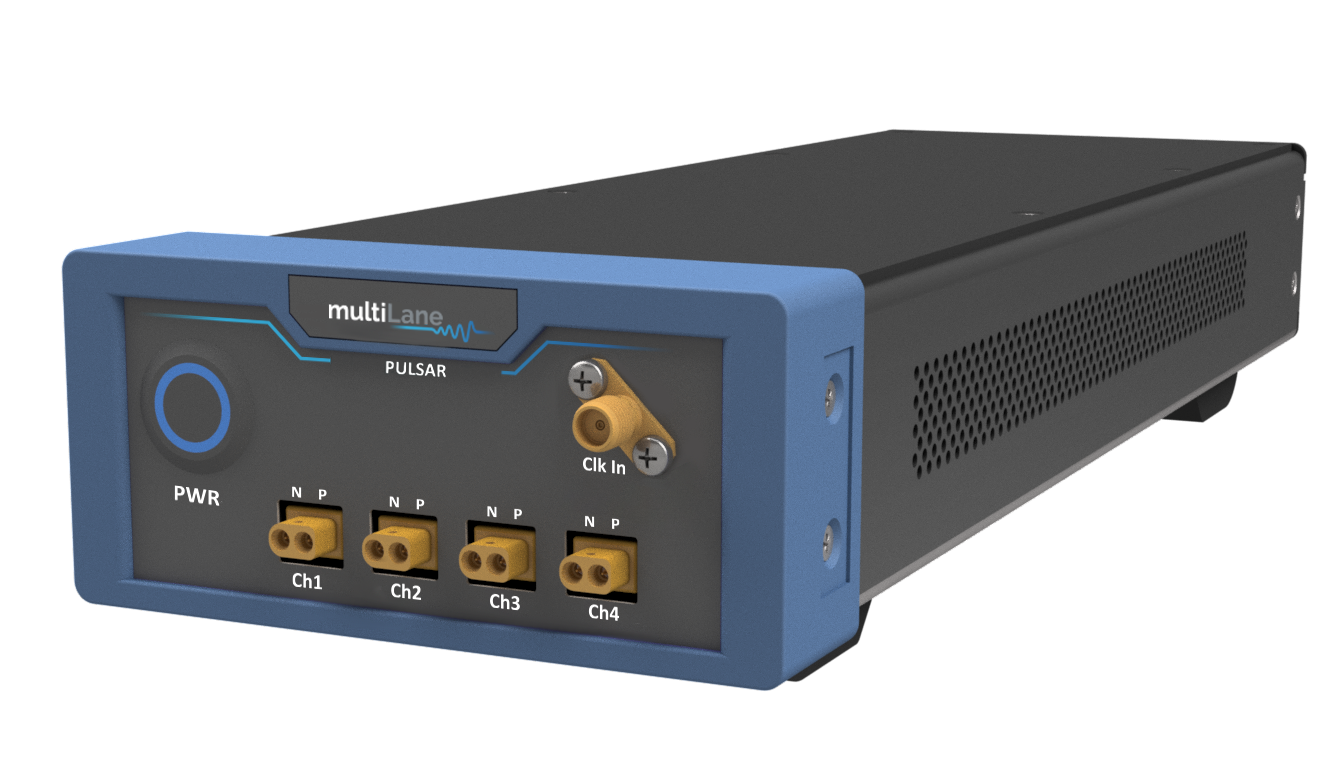

Pulsar 是 TDR 和数字采样示波器的组合体。DSO在35/70 GHz频率下执行精确的眼图分析，通过全面的软件库来表征发射机和接收机的质量，用于眼图测量、抖动分析和NRZ/PAM4数据处理。真差分 TDR 可以同时确定 4 个通道的阻抗曲线和反射损耗。它的设计既适用于表征，也适用于制造。

Multilane 的 Pulsar 提供详细的 SI 洞察，允许检测微小的阻抗失配，并实现主动维护和优化。

TDR/TDT功能

• 高分辨率 TDR/TDT 测量

• 低成本四倍 35/70 GHz TDR/TDT 针对高速测试和测量进行了优化

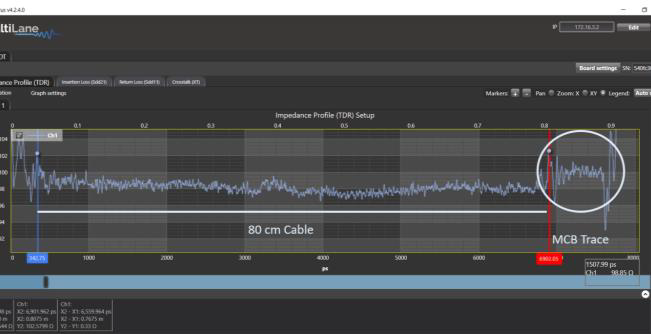

• 阻抗曲线测量

• 确定任何反向反射信号的幅度和极性

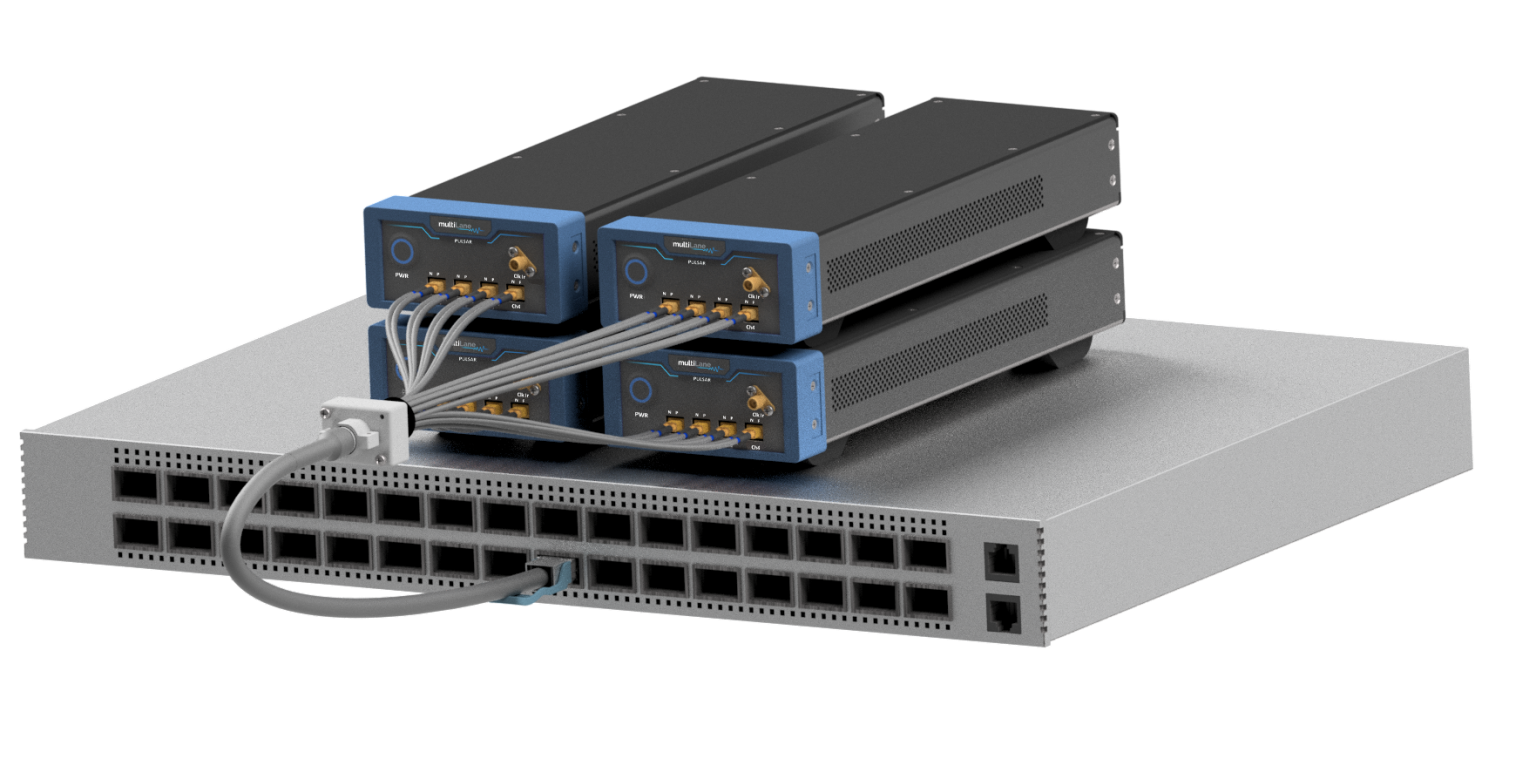

• 每个模块 4 个端口，可扩展至 32+

• 4x35/70 GHz 模拟带宽

• 低功耗

S参数

• 回波损耗

• 插入损耗（使用外部 BERT）

• 串扰（使用外部 BERT）

• 精确的多端口 S 参数

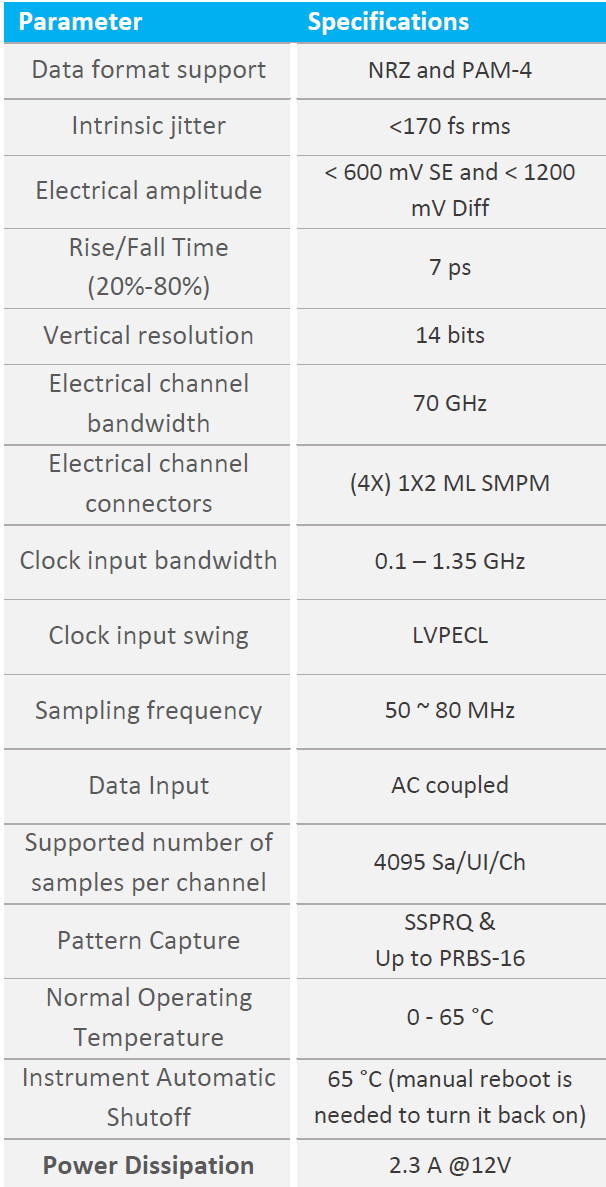

DSO功能

• 低成本四通道 35/70 GHz 数字采样示波器，针对高速数据分析进行了优化

• 高保真信号捕获

• 低固有抖动

• 通过快速以太网控制多个模块。

• 用户友好的 GUI、高吞吐量的 API 和库。该软件支持 Linux 和 Windows。

• 支持来自其他软件（如LabView）的外部API调用。

• 性能可重复，可追溯至标准

• 眼睛和图案捕捉模式下的颜色分级持久性

• 能够分析捕获的数据并将其加载到模拟器中

• 能够保存多个 DSO 的统计测量和数据文件

• 可在数十毫秒内实现全眼测量
