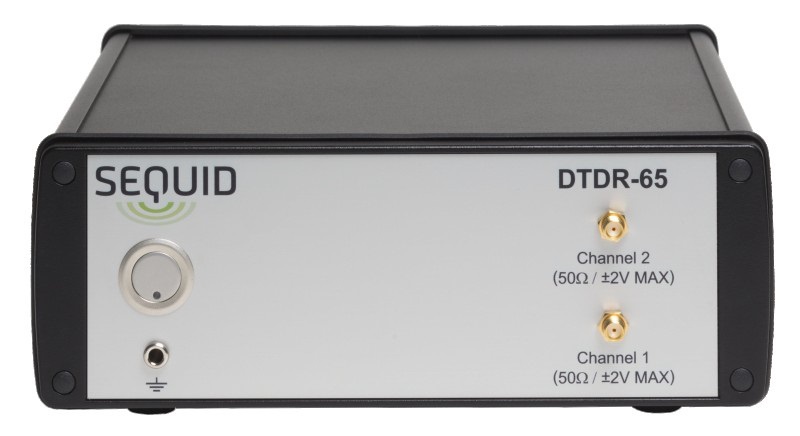

DTDR65 TDR阻抗测试仪
- 类别：TDR - 品牌：唐领科技

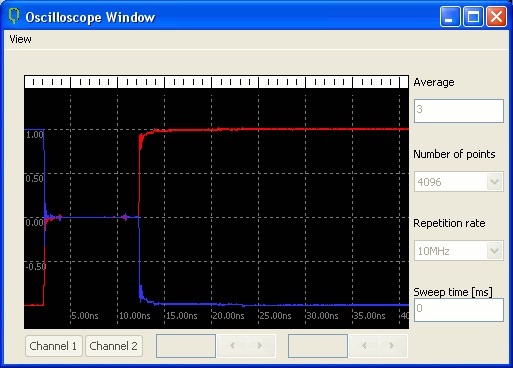

DTDR-65装备了两个超快内部阶跃发生器，它提供的阶跃信号，10%-90% rise/fall-time快于65ps（典型值60ps）相当于20%-80% rise/fall-time ≤ 45ps。同时，算法可以做到25ps的上升时间，在匹配的条件下，每个通道的电压阶跃共计150mV。 DTDR-65展现出最好的RMS-Jitter性能，在全温度范围内低于500fs。所有Sequid的产品经过0°C到40°C全温度范围的功能验证，DTDR-65卓越的抖动性能受温度的影响微乎其微，振幅变量仅在0.5%以内。
种类繁多的附件件及应用可供客户选择，如：探头、TDR功能、S11参数测量和介电常数测量。DTDR-65随同不同的应用和校准的软件一起。可用多种编程语言来控制设备，也包括了在Sequid软件里可导出数据的模块。
一台差分设备可以做两个单端通道阻抗测量及共模转差分测量
10% - 90% rise/fall-time低于65ps
超稳定时基 (RMS-Jitter < 500fs)
模拟采样带宽 > 10GHz
所有规格参数0°C ≤ T ≤ 40°C范围内都有效
高稳定度不需循环校准
室内、室外及工业应用
全金属外壳: 超强抗EMI能力
全速USB接口
小尺寸、轻便
标准配置

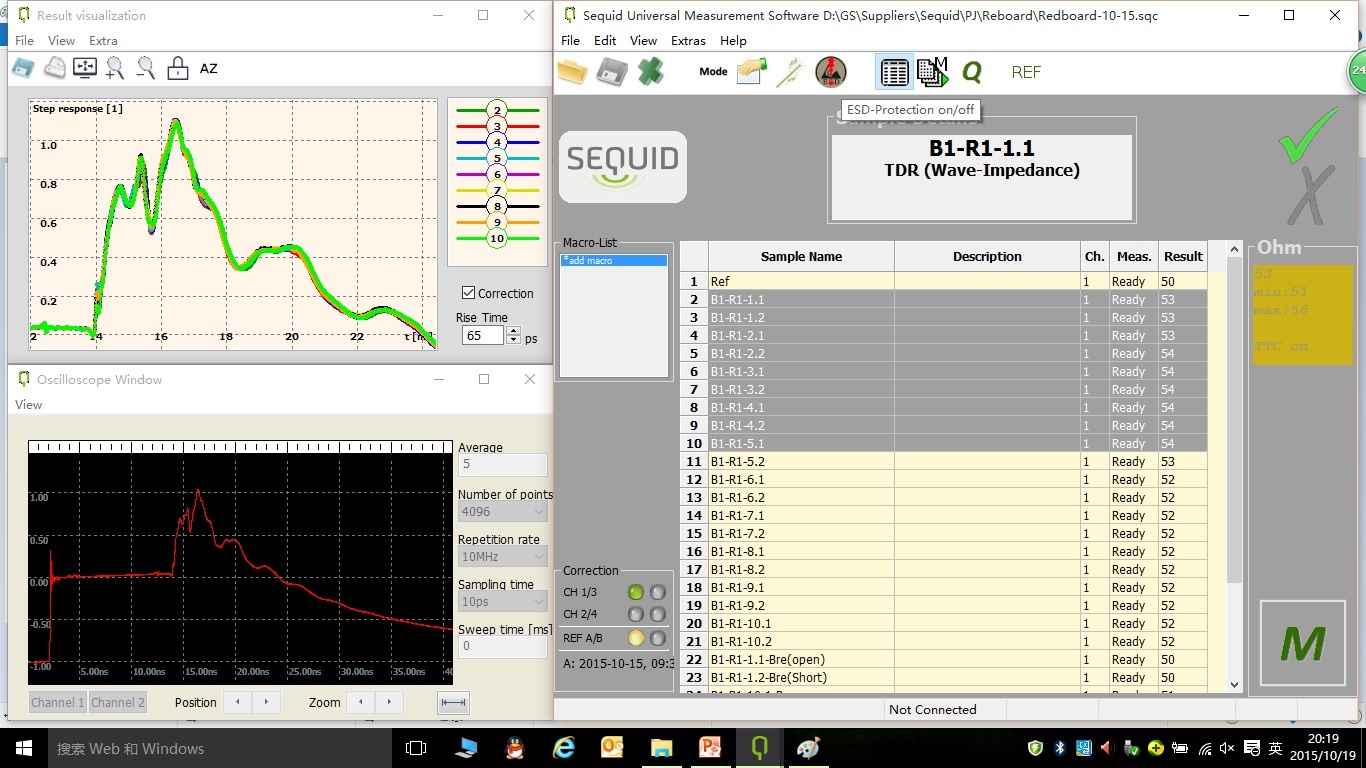

RFQ-Scan用户软件功能
典型的TDR功能
3种类型校准软件包

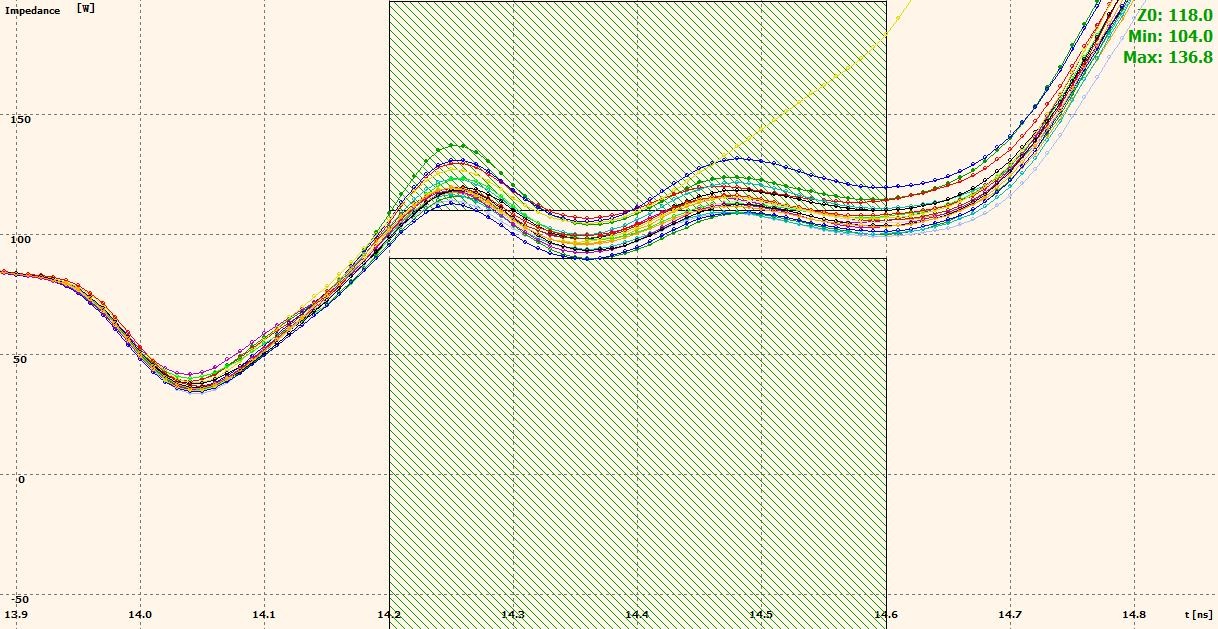

单端阻抗测量软件模块(SMM-Omegaplus)
差分阻抗测量软件模块(SMM-Omegaplus)
电源适配器（室内用）
操作手册及快速指南
连接电脑的USB线缆（2米）
两年标准保修
测试合格证书
选项
集成ESD保护模块(SESD-PCS-D)
运动传感器(SESD-PMS): 在运动器件保持ESD保护关闭
Sequid电池组装于标准配置中可用于3小时操作(SAP)
用于安全运送和储存的金属箱(SSTC)

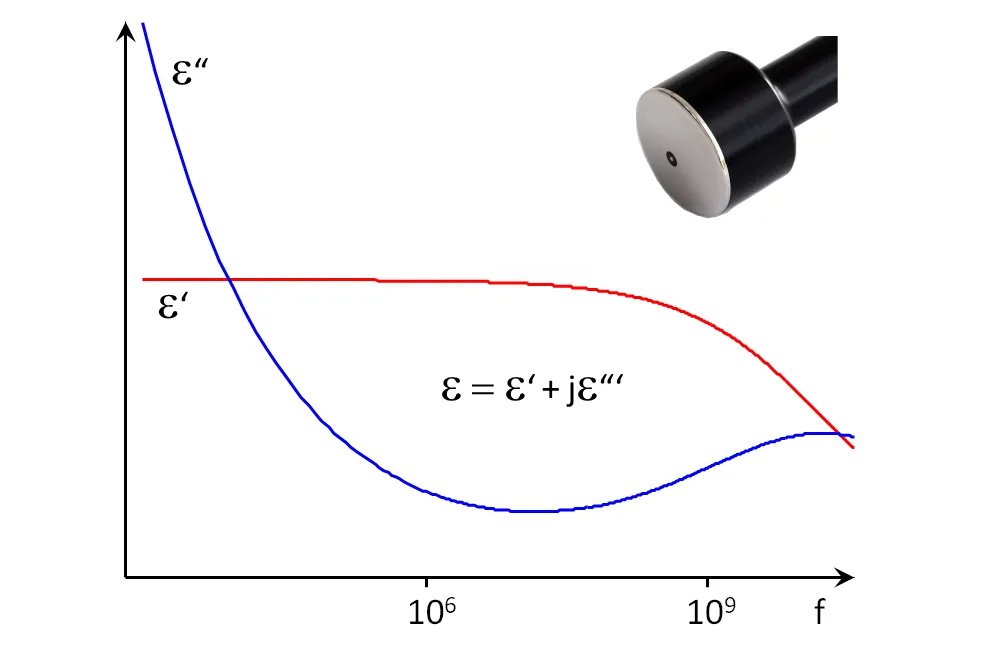

用于介电常数测量的同轴线传感器(SDM-G10)
介电常数测量软件模块(SMM-PermCoax)
测量PCB介电常数的软件模块(SMM-EpsBase)
测量基于频率的PCB介电常数软件模块(SMM-EpsPlus)
单端时域网络分析仪功能(SMM-S11)
差分时域网络分析仪功能(SMM-DS11 with SMM-S11 included)
3.5mm校准件(S03K1-R)
SMA经济性校准件(SCKE-SF-R)
USB foot switch (SUSB-FS2)
精准50欧单端线缆(SCC-P)
一对相位角差低于1ps的相位匹配线缆（50欧）(SPMC-P)
固定2.5mm或5mm pitch的经济性单端探头(SSTP-E)
从0.5到1.5mm不同pitch的精准单端探头(SSTP-P)
固定1.0mm或2.5mm pitch的经济型差分探头(SDTP-E)
从0.5到5.0mm不同pitch的精准差分探头(SDTP-P)
其他接口（如RS232或Ethernet），请联系Sequid GmbH
PT100连接头(SPT100)
