OBand 光矢量网络分析仪
- 类别：参考发射光源 - 品牌：唐领科技

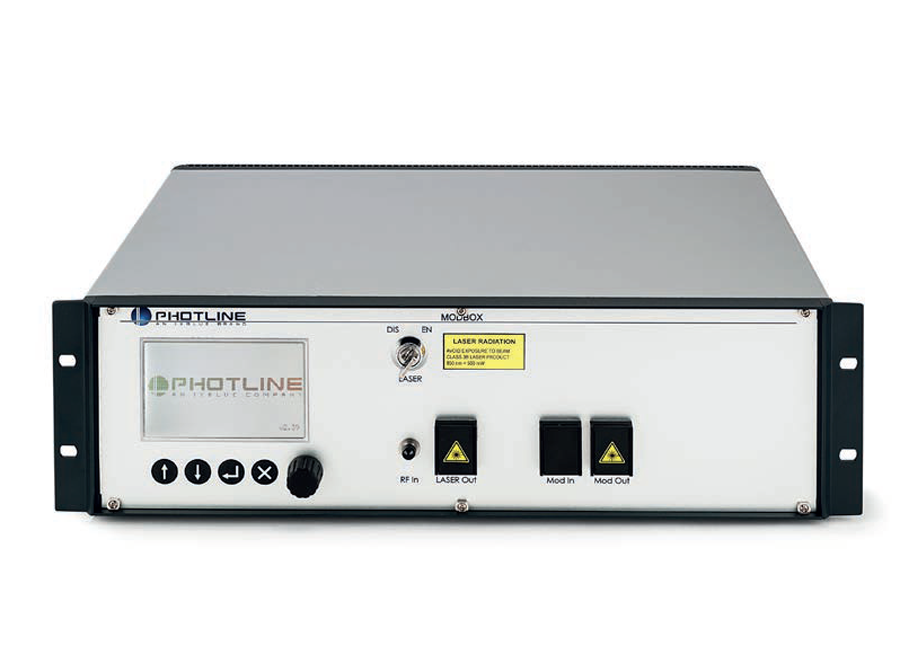

Ixblue ModBox-VNA-OBand是高带宽O-Band光发射机用于在光领域拓展矢量网络分析仪的应用。

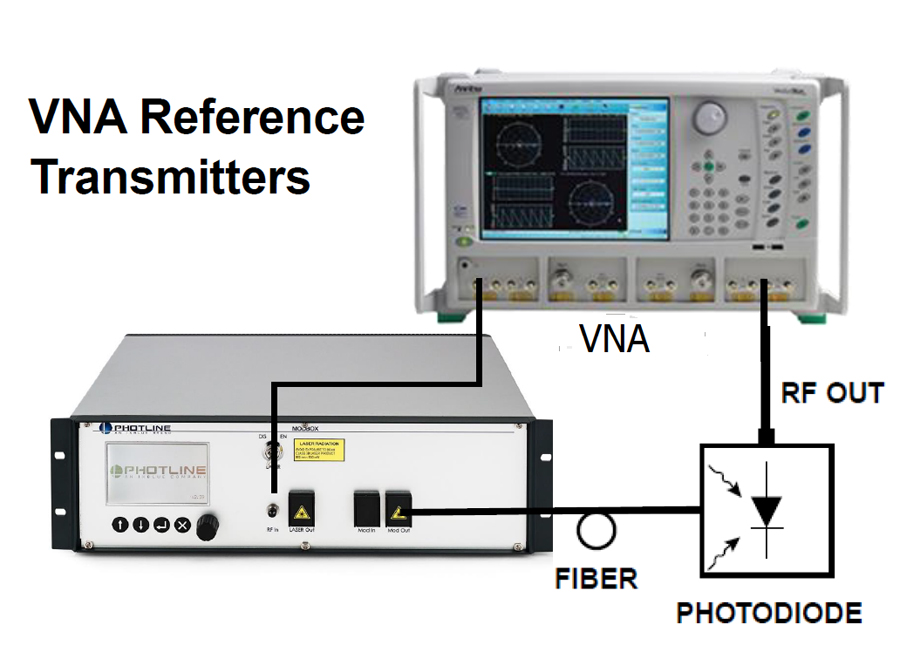

当与矢量网络分析仪配合，它们构成了一个高性能和易于使用的测试设备用于测量光接收器或高速光电设备的特性。

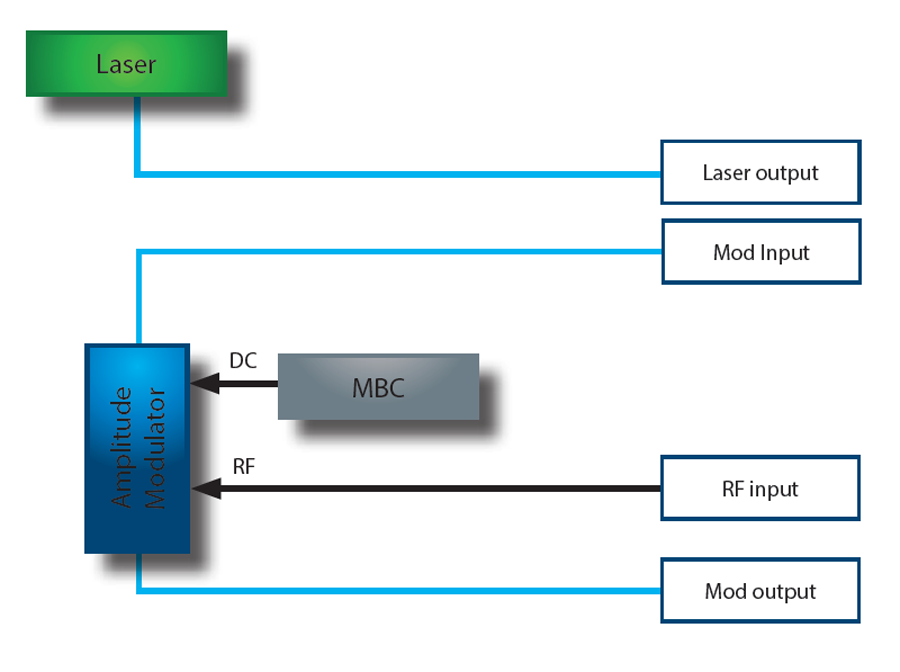

ModBox-VNA-OBand与1310nm低 RIN DFB激光源和基于高带宽的带自动偏置控制单元的LiNbO3调制器。
应用：
• 传输系统测试
• 器件特性
• 接收机频率测试
• 研发实验室
| 输入电信号规格 | 用户提供，不是Modbox的规格 | ||||||
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | |
| 输入电终端 | - | AC coupled | 单端 | - | |||
| 信号类型 | - | - | 模拟 | - | |||
| 输入电压 | VIN | 幅度调制 | 0.4 | 0.6 | 1 | Vpp | |
| 阻抗匹配 | ZIN-RF | - | - | 50 | - | Ohm | |
| DFB激光器规格 | |||||||
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | |
| 波长 | λ | CW-By Default | 1310 | nm | |||
| 波长 | λ | 可选5nm波长间隔 | 1295nm、1300nm、1305nm | - | |||
| 可选20nm波长间隔 | 1270 nm、1290 nm、1330 nm | - | |||||
| 激光类型 | - | - | DFB | - | |||
| 频谱线宽 | ⊿λ | FWHM | - | 1 | - | MHz | |
| 边模抑制比 | SMSR | - | 40 | 55 | - | dB | |
| 输出规格 | |||||||
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | |
| 调制带宽 | - | ModBox-VNA-OBand-40GHz | - | 35 | 40 | GHz | |
| ModBox-VNA-OBand-65GHz | - | 60 | 65 | GHz | |||
| 调制输出功率 | - | 内置1310nm DFB激光器 | 5 | 8 | - | mW | |
| 光回损 | ORL | - | -45 | -50 | - | dB | |
| 电回损 | ERL | - | - | -12 | -10 | dB | |
| 静态消光比 | ER | - | 20 | 25 | - | dB | |
| 绝对最大额定参数 | |||||||
| 参数 | 符号 | 最小值 | 最大值 | 单位 | |||
| RF输入功率 | Epin | - | 28 | dBm | |||
| 光输入功率 | Opin | - | 20 | dBm | |||
ModBox-VNA-OBand-XXGHz-YY
VNA = Optical Vectorial Network Analyser extension
OBand = Embeds laser, 1310 nm by default
XX = Analog Modulation bandwith: 40GHz up to 40 GHz 65 GHz up to 65 GHz
YY = Output connectors, FA : FC/APC - FC : FC/UPC - SC : SC/UPC
Opt-XX-YY
DFB laser option:
XX = Optional additional laser - Wavelength in nm
YY = Input / Output connectors - FA : FC/APC - FC : FC/UPC - SC : SC/UPC
