产品概述

概述

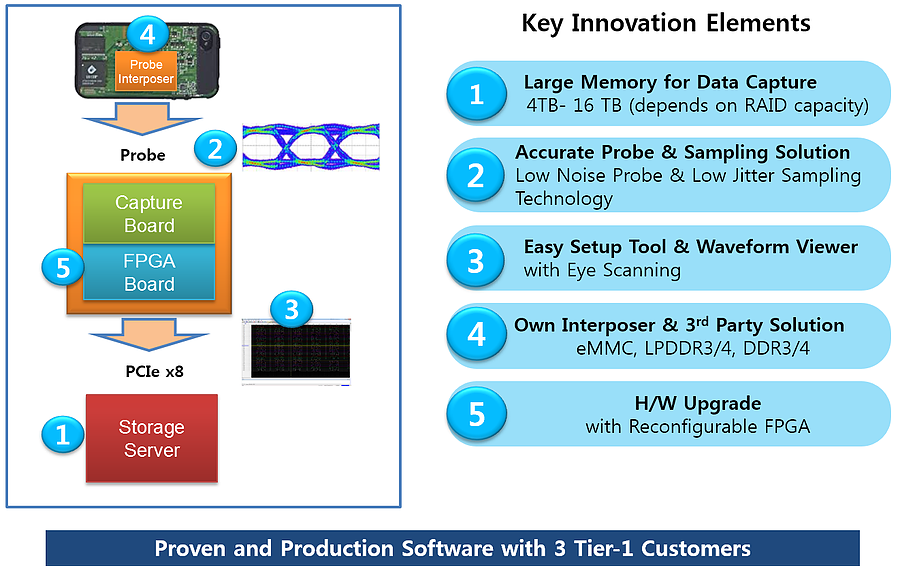

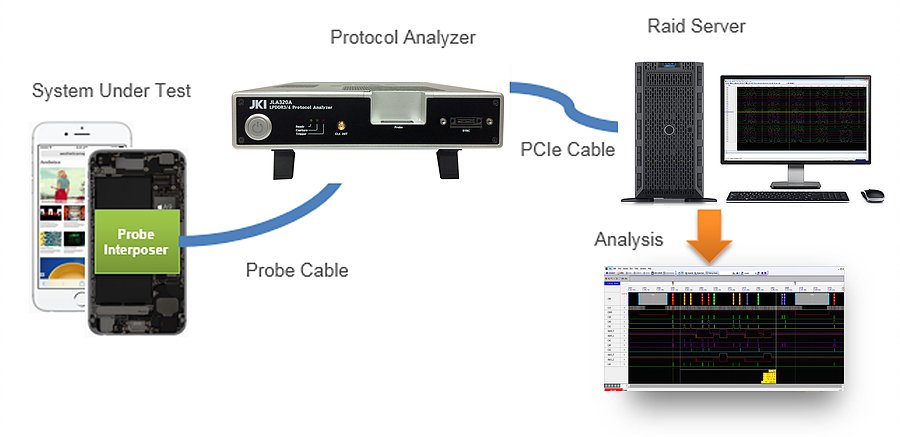

JKI JLA320A协议分析仪系统结合了强大的高带宽数据流存储服务器可靠的捕获数据用于后期分析，及验证工具用于快速验证和调试高达2.4Gb/s的高速数字设计应用。

用于数据捕获的大存储

无限的大存储空间高达16TB，让你能调试非常复杂的问题，可能发生在几分钟或者甚至大于1个小时。

采样方案

结合数据的状态模式和多种时钟选项（divider、inverter、scan）的时钟时序模式可以哟关于精确而有效的捕捉移动存储时序。

探头方案

用Z0探头来捕获最优的DDR4信号通过适配终端和均衡。

插入式方案

我们拥有的探头插入式方案可以最小损耗的捕获高达2.4Gb/s的LPDDR4逻辑时序

特点：

通道数：32

最大采样速率：

SDR模式：2.4Gbps with 2.4GHz时钟（时钟分频=2）

DDR模式：2.4Gbps with 1.2GHz时钟（时钟分频=1）

数据通道：

Per-pin终端电平（1mV分辨率）

Per-pin阈值电平（1mV分辨率）

Per-pin时序延时（5ps分辨率）

源同步采样

时钟通道：

差分时钟输入

时钟分频器和反相器电路

支持时钟频率改变和时钟中止时序探测

数据采集：

采样存储深度高达64GB

流速率：通过PCIe Gen3X8 最大4.8GB/s

存储：高达16TB SSD Raid Server

应用：

LPDDR3、LPDDR4协议分析

DDR3、DDR4协议分析
