产品概述

概述

JKI JLA420A协议分析仪系统是业界性能最高的DDR5/LPDDR5协议分析仪，高度采集内存深度可达512GB，最高采样率可达32GHz。我们的高速和强大的内存跟踪解决方案使您能够调试和验证基于DDR的内存系统，最高可达6.4 Gb/s

用于数据捕获的大存储

无限的大存储空间高达512GB，让你能调试非常复杂的问题通过长时间捕获。

采样速度超快

超高速采样速度高达32 GHz，让您捕获的数据速率高达6.4 Gb/s的所有通道，而没有任何额外的选项。

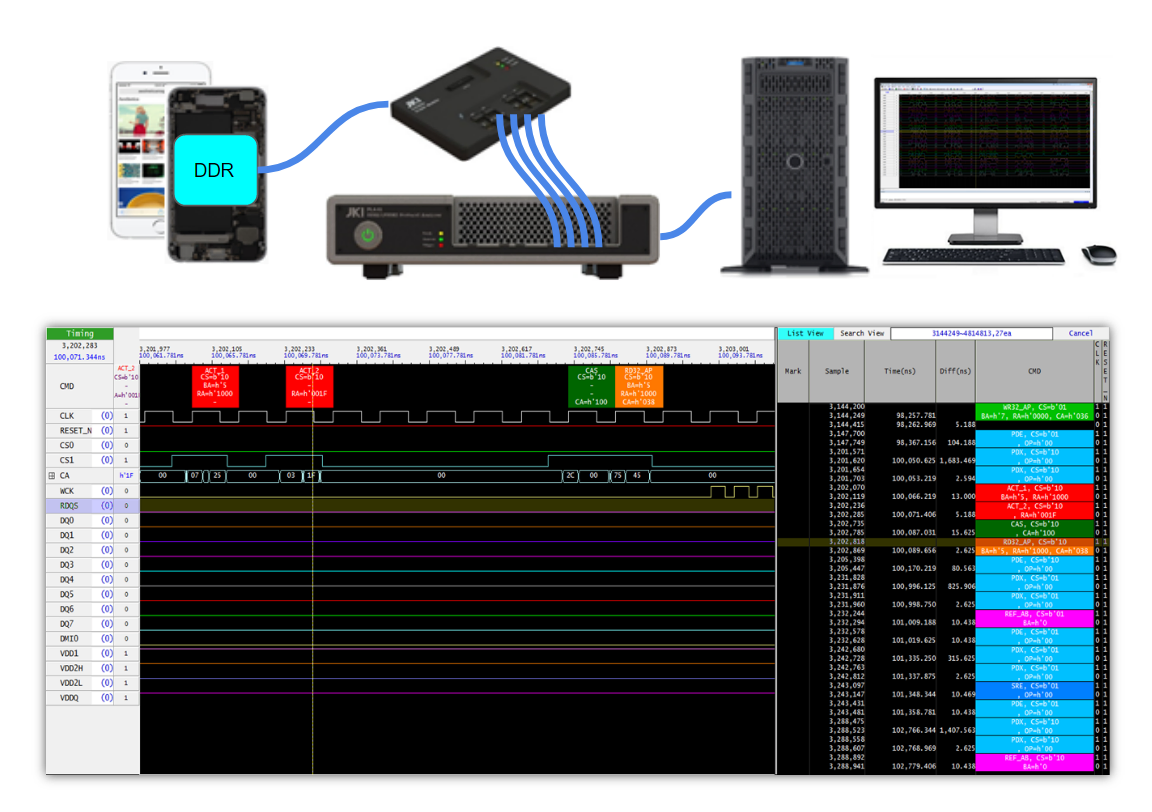

探头解决方案

为了尽量减少探头系统中的信号退化，模拟模块与数字模块分开，并放置在离设备尽可能近的地方

Interposer解决方案

我们提供各种连接器和连接解决方案:LPDDR4/5 interposer，DDR4/5 DIMM interposer

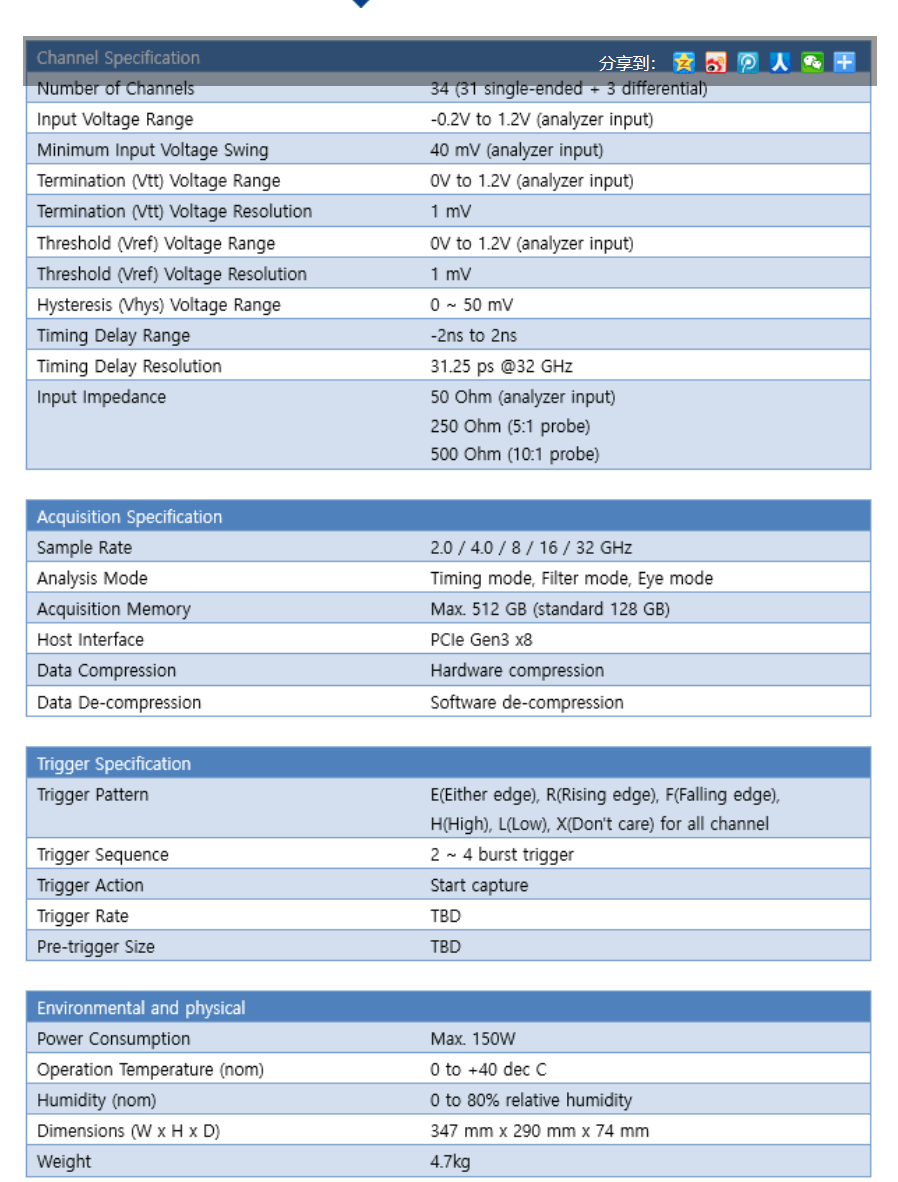

特点

 l 最大采样速率

 n 最大值32 GHz

 n 2/4/8/16/32 GHz选项

 l 通道数：共34个CH

 l 单端通道(31ch)

 n Per-pin终端电平

 n Per-pin阈值电平

 n Per-pin时序延时

 l 差分通道(3ch)

 n1差分时钟输入(CK)

 n2差分频闪输入(WCK/RDQS)

n 分析模型

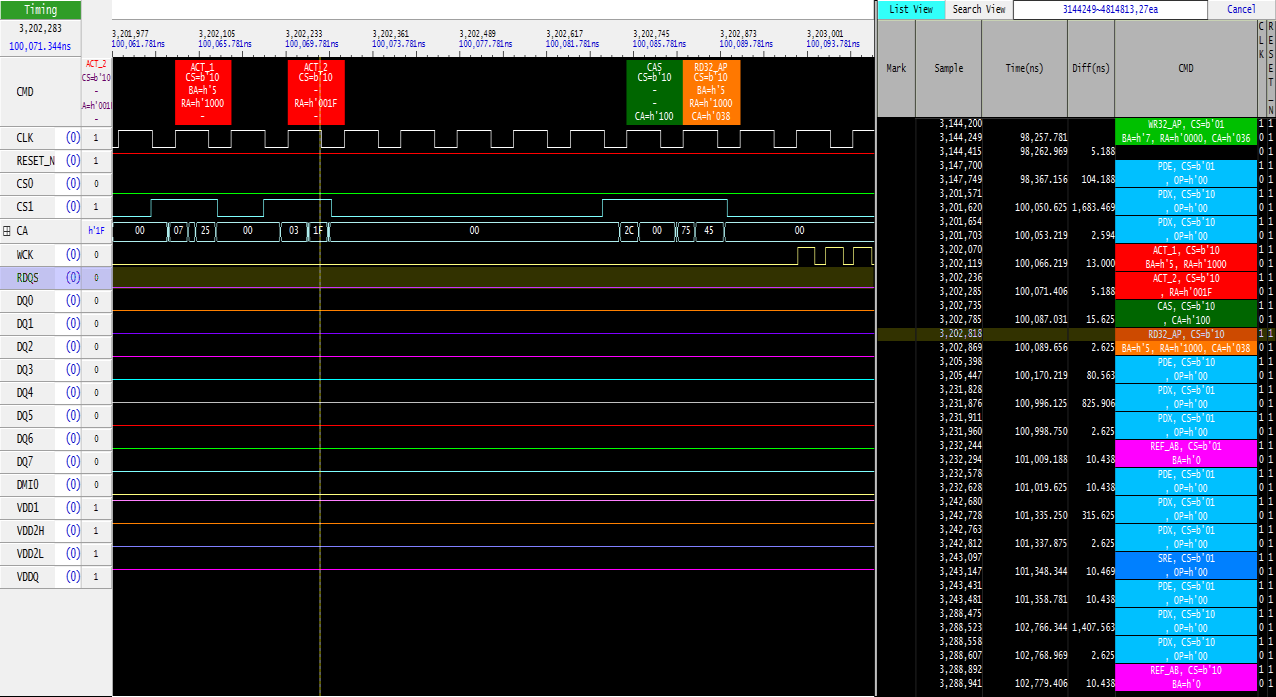

l 时序模式

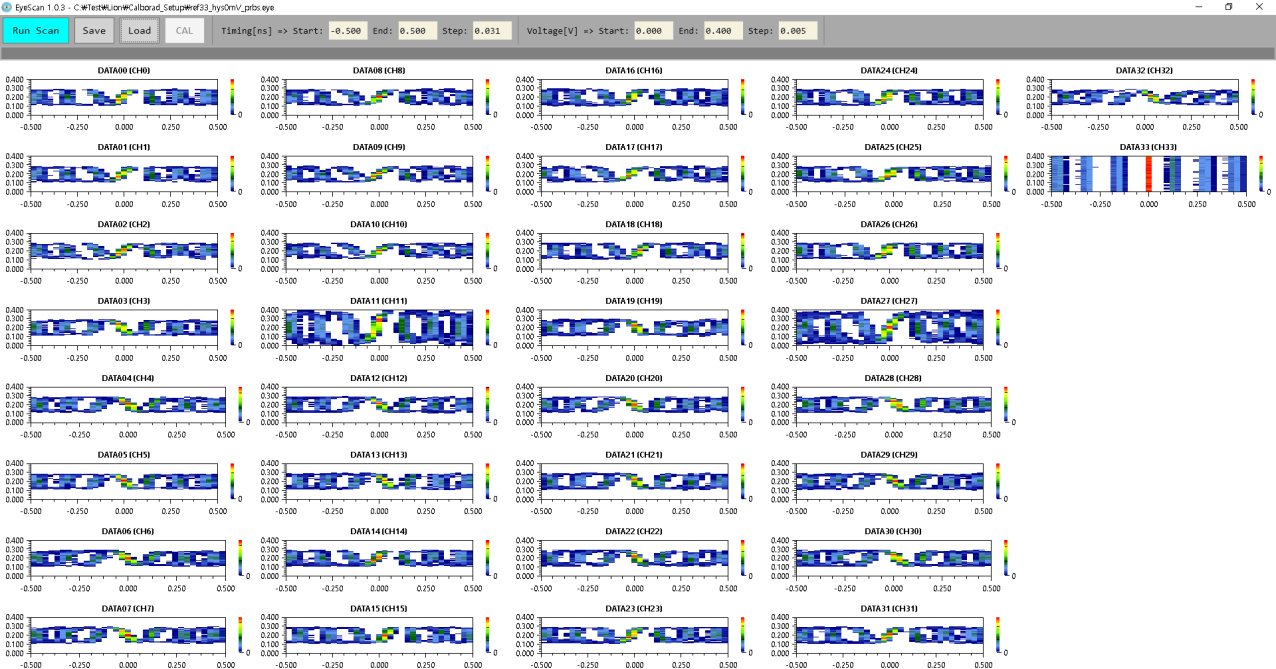

l 眼图模式

l 数据采集

n 最大值512GB(标准128GB)

n 全内存深度高达 32 GHz

n 硬件数据压缩

l 所有通道的滞后设置

l 主机接口:PCIe Gen3 x8

l 目标应用

n  DDR4/5协议分析

n  LPDDR4/5协议分析

软件特点

v通过快速TeraView 2.0 GUI捕获、导航和分析DDR内存协议。

v简单的设置和配置窗口

v软件计时模式眼图

v用于用户后分析工具开发的可编程数据包解码器和APIs
