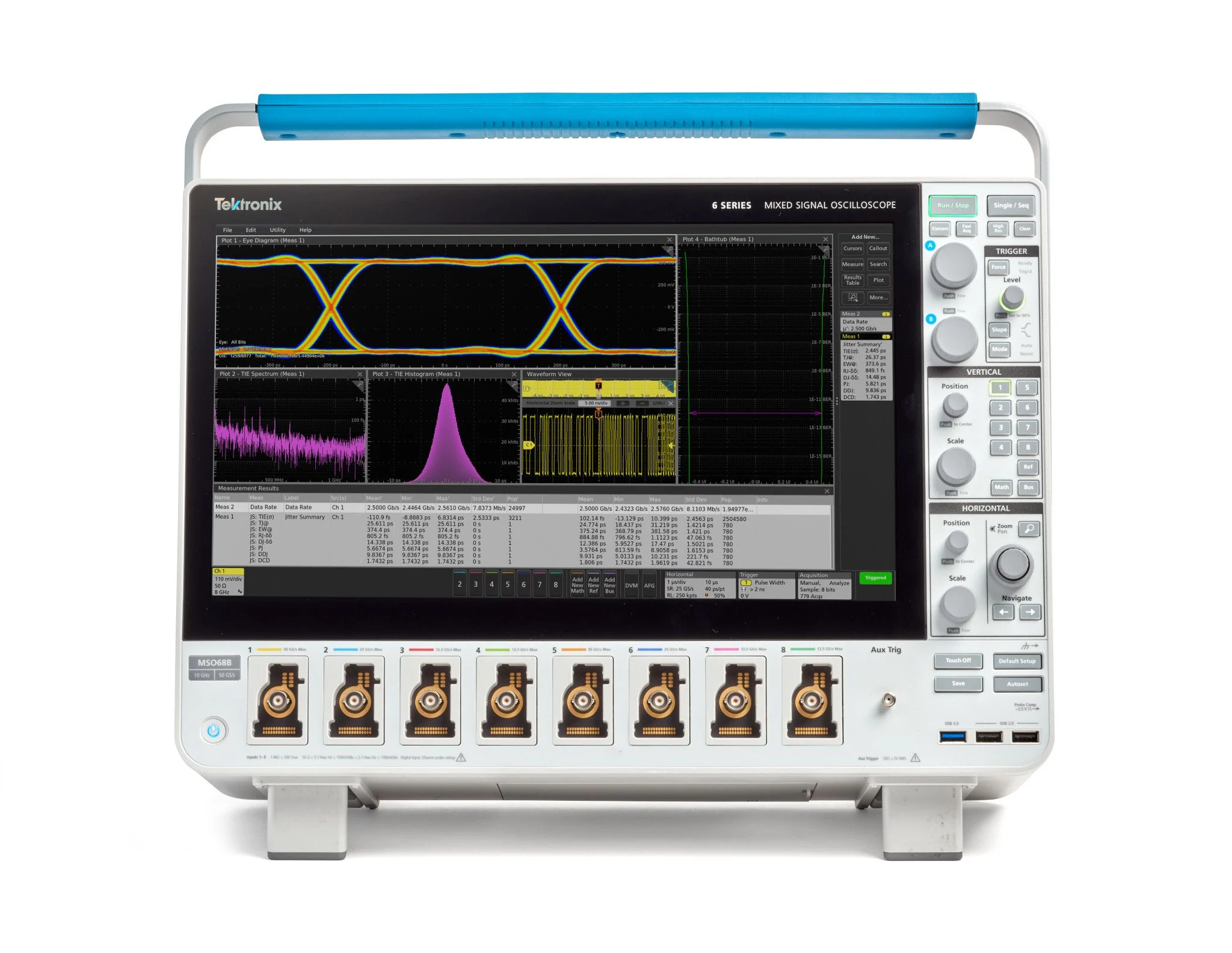

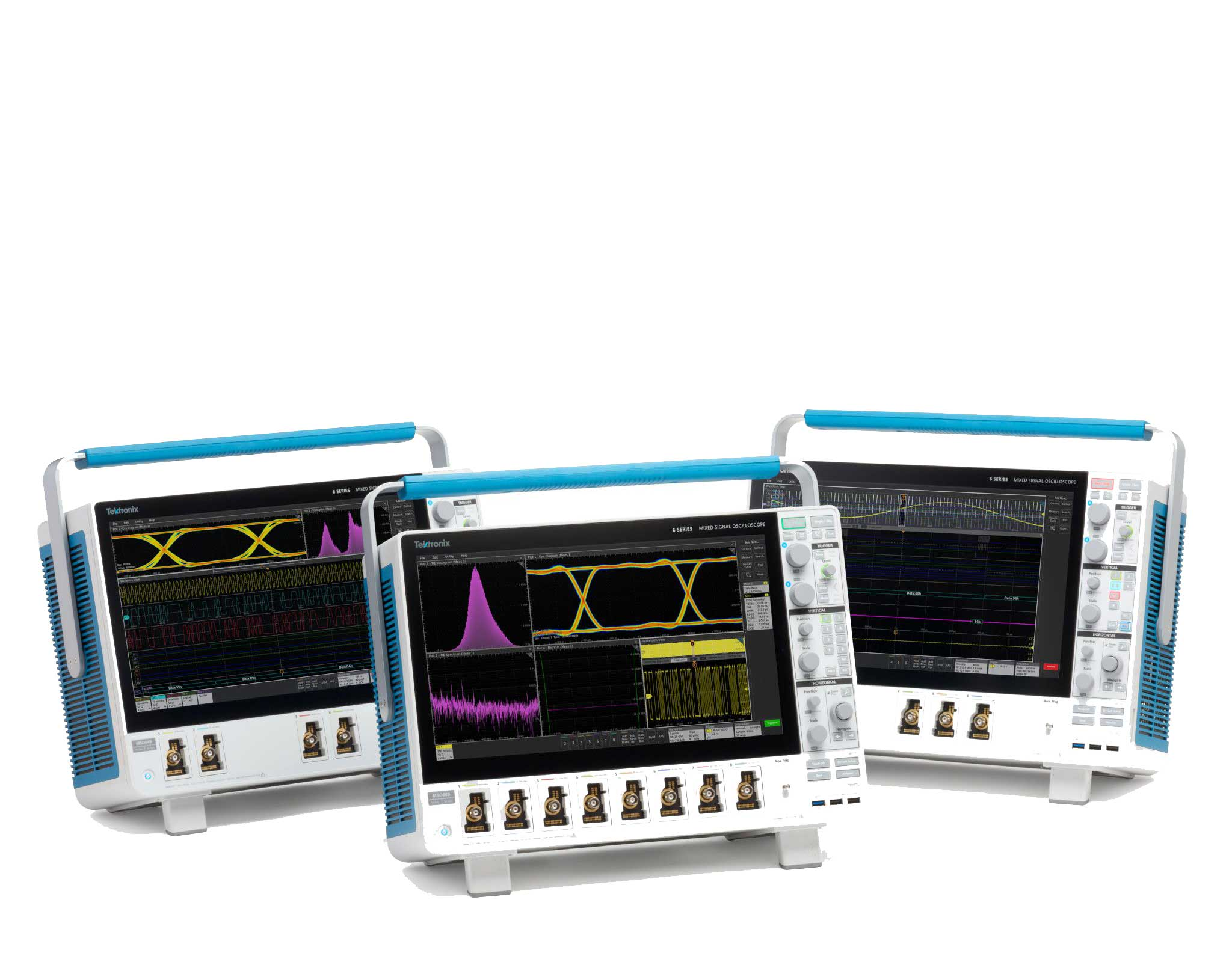

6 系列 B MSO 混合信号示波器
- 类别：示波器 - 品牌：唐领科技
看到从未见过的信号详情。
示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
1 mV/div 和 1 GHz 时的噪声 <55 µV
50 mV/div 和 10 GHz 时的噪声 <1.25 mV
获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。
任何模拟通道均可视为波形、频谱或两者
射频频率或幅度变化时绘图和触发
频谱和时域波形同步以与射频和时域事件相关联
频谱控制（例如中心频率和 RBW）完全独立于时域控制
在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。
自动化测量与趋势分析

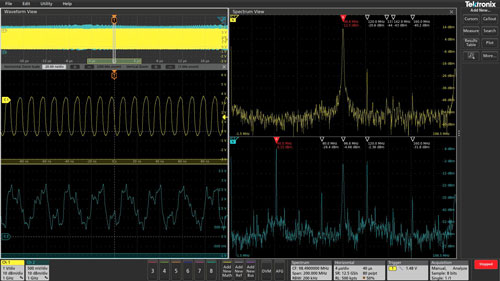

Spectrum View（频谱视图）同步多通道频谱分析
高级抖动分析
高级功率分析
低噪声纹波测量
内存分析和调试
高速串行一致性
5G NR 信号分析

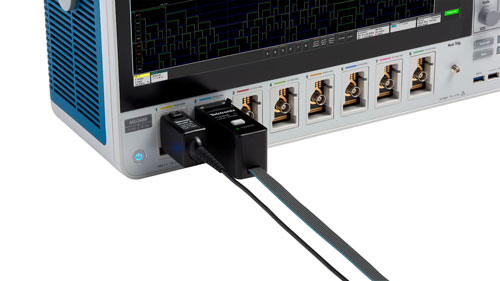

通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。
全面的分析选项和升级
应用程序包可节省大量成本
通过一键式云存储无缝共享数据
在 PC 上分析波形数据，无需示波器
内置 1 MΩ 至 50 Ω 输入端
每个输入附带 1 GHz 低负载无源探头
TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信
按需添加功能，且只要需要便添加。在基于云的集成工作区中即时共享数据。一切均服务于快速完成任务。
输入通道
4、6 或 8 FlexChannel 输入。
每个 FlexChannel 提供一个模拟信号输入或者连接 TLP0581 探头实现 8 路数字逻辑输入
带宽1
1、2.5、4、6、8 或 10 GHz
采样率
50 GS/s（2 个模拟通道）
25 GS/s（4 个模拟通道）
12.5 GS/s（模拟通道超过 4 个）
记录长度 1
最高 1 G 样点（4 个通道）
最高 500 M 样点（通道超过 4 个）
信号发生器1
13 种标准波形，加上任意波形
数字电压表2
4 位
触发频率计数器 2
8 位
显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏
升级 | 描述 |
TLP058 逻辑探头 | 各探头访问任何 FlexChannel 上的 8 条数字通道，在任意 FlexChannel 上均可接入逻辑探头实现 8 路数字通道 |
增加仪器功能
升级 | 描述 |
SUP6-AFG | 增加任意函数发生器 |
SUP6-DVM | 增加数字电压表/触发频率计数器 |
SUP6-RL-1 | 将记录长度增至 125 M 点/通道 |
SUP6-RL-1T2 | 将记录长度从 125 M 点/通道扩展到 250 M 点/通道 |
SUP6-RL-2 | 将记录长度增至 250 M 点/通道 |
SUP6-RL-3 | 将记录长度从 62.5 M/通道扩展到 500 M /通道 |
SUP6-RL-1T3 | 将记录长度从 125 M/通道扩展到 500 M/通道 |
SUP6-RL-2T3 | 将记录长度从 250 M/通道扩展到 500 M/通道 |
SUP6-RL-4 | 将记录长度从 62.5 M/通道扩展到 1 G/通道 |
SUP6-RL-1T4 | 将记录长度从 125 M/通道扩展到 1 G/通道 |
SUP6-RL-2T4 | 将记录长度从 250 M/通道扩展到 1 G/通道 |
SUP6-RL-3T4 | 将记录长度从 500 M/通道扩展到 1 G /通道 |
SUP6B-LNX | 具有嵌入式操作系统的扩展固态硬盘 |
SUP6B-WIN | 具有 Windows 10 系统许可的扩展固态硬盘 |
增加协议分析
升级 | 描述 |
SUP6-SR8B10B | 8b10b 协议解码器和搜索 |
SUP6-SRAERO | 航空串行触发和分析（MIL-STD-1553、ARINC429） |
SUP6-SRAUDIO | 音频串行触发和分析（I2S、LJ、RJ、TDM） |
SUP6-SRAUTO | 汽车串行触发和分析（CAN、CAN FD、LIN 和 FlexRay） |
SUP6-SRAUTOEN1 | 100BASE-T1 汽车以太网协议解码软件 |
SUP6-SRAUTOSEN | 汽车传感器串行触发和分析 (SENT) |
SUP6-SRCOMP | 计算机串行触发和分析 (RS-232/422/485/UART) |
SUP6-SRCPHY | MIPI C-PHY 协议解码和分析 |
SUP6-SRETHERCAT | EtherCAT 协议解码和分析 |
SUP6-SRCPHY | CXPI 协议解码和分析 |
SUP6-SRDPHY | MIPI D-PHY 1.2 （CSI-2、DSI-1）解码和分析 |
SUP6-SREMBD | 嵌入式串行触发和分析模块（I2C、SPI） |
SUP6-SRENET | 以太网串行触发和分析（10Base-T、100Base-TX） |
SUP6-SRESPI | eSPI 协议解码和分析 |
SUP6-SREUSB2 | eUSB2 协议解码和分析 |
SUP6-SRI3C | MIPI I3C 解码和分析 |
SUP6-SRMANCH | 曼彻斯特协议解码和分析 |
SUP6-SRMDIO | MDIO 协议解码和分析 |
SUP6-SRNRZ | NRZ 协议解码器和搜索 |
SUP6-SRONEWIRE | 1 线协议解码和分析 |
SUP6-SRPM | 电源管理串行触发和分析 (SPMI) |
SUP6-SRPSI5 | PSI5 串行解码和分析 |
SUP6-SRSDLC | 同步数据链路控制协议解码和分析 |
SUP6-SRSMBUS | SMBus 协议解码和分析 |
SUP6-SRSPACEWIRE | SpaceWire 协议解码和分析 |
SUP6-SRSVID | SVID 协议解码和分析 |
SUP6-SRUSB2 | USB 2.0 串行总线触发和分析（LS、FS、HS）（HS 的 ≥ 1 GHz 建议模型） |
增加串行一致性分析
升级 | 描述 |
SUP6-AUTOEN-BND | 汽车以太网一致性、信号分离、PAM3 分析、100BASE-T1 解码软件 |
SUP6-AUTOEN-SS | 使用 TekExpress 自动化平台的信号分离解决方案（最小带宽 1 GHz） |
SUP6-CMINDUEN10 | 工业以太网（10Base-T1L 长距离）自动化一致性测试解决方案 |
SUP6-PAM3 | 使用 TekExpress 自动化平台的 PAM3 自动化一致性解决方案（最小带宽 1 GHz） |
SUP6-CMAUTOEN | 汽车以太网（100Base-T1 和 1000BASE-T1）自动化一致性测试解决方案 |
SUP6-CMAUTOEN10 | 汽车以太网（10BASE-T1S 短距离）自动一致性测试解决方案 |
SUP6-CMAUTOEN10G | 汽车以太网（多千兆）自动一致性测试解决方案 |
SUP6-CMCPHY20 | MIPI C-PHY 2.0 Tx 自动化一致性测试解决方案（需要选件 6-DJA） |
SUP6-CMUSB2 | USB 2.0 自动化一致性预测试解决方案 |
SUP6-CMENET | 以太网 (10/100/1000BASE-T) 一致性测试解决方案 |
SUP6-CMENETML | 针对 6 系列 MSO 的多路以太网（10BASE-T、100BASE-T、1000BASE-T）自动一致性测试，需要 6-CMENET 和 6-WIN |
SUP6-CMDPHY | MIPI D-PHY 1.2 合规性测试解决方案 |
SUP6-CMDPHY21 | MIPI D-PHY 2.1 测试自动化软件。需要 6-DJA 和 6-WIN |
SUP6-CMDPHY21UP | MIPI D-PHY 2.1 测试自动化软件，升级自D-PHY 1.2 |
SUP6-CMNBASET | 以太网 (2.5/5GBASE-T) 一致性测试解决方案 |
SUP6-CMXGBT | 以太网 (10GBASE-T) 一致性测试解决方案 |
SUP6-DBLVDS | 适用于 6 系列 MSO 示波器的自动化 LVDS 测试解决方案 |
增加高级分析
升级 | 描述 |
SUP6-DPM | 数字功率管理分析软件 |
SUP6-DJA | 高级抖动和眼图分析 |
SUP6B-IMDA | 逆变器、电机和驱动器分析 |
SUP6B-IMDA-DQ0 | IMDA 的 DQ0 分析 |
SUP6B-IMDA-MECH | 逆变器、电机和驱动器的机械测量 |
SUP6-MTM | 模板和极限测试 |
SUP6-PWR | 功率分析 |
SUP6-SV-BW-1 | 将频谱视图捕获带宽增加至 2 GHz |
SUP6-SV-RFVT | Spectrum View RF 与时间分析和触发器 |
SUP6-UDFLT | 用户自定义过滤器创建工具 |
SUP6-VID | 模拟视频触发（NTSC、PAL、SECAM） |
SUP6-WBG-DPT | 宽禁带 (SiC/GaN) 双脉冲测试应用 |
升级带宽
升级 | 描述 |
SUP6B-BW4 | 6 系列 B MSO 的带宽升级，带有 4 个 FlexChannel 输入。 有关选件，请参见产品技术资料。 |
SUP6B-BW6 | 6 系列 B MSO 的带宽升级，带有 6 个 FlexChannel 输入。 有关选件，请参见产品技术资料。 |
SUP6B-BW8 | 6 系列 B MSO 的带宽升级，带有 8 个 FlexChannel 输入。 有关选件，请参见产品技术资料。 |
添加内存调试和一致性
升级 | 描述 |
SUP6-DBDDR3 | DDR3 内存调试解决方案 |
SUP6-CMDDR3 | DDR3/LPDDR3 一致性测试 |
