DPO70000SX ATI 高性能示波器
- 类别：示波器 - 品牌：唐领科技
ATI 技术处于信号保真度的前沿，可最大限度地减少噪声，为下一代设计提供准确的测量结果。
特点
低噪声 ATI 结构
高性能触发系统可隔离信号缺陷
严格的定时精度
精确的时基精度
通道间时滞/定时
多台设备系统定时精度和稳定性
使用 DPO7OE1 光探头 进行低噪声光测量

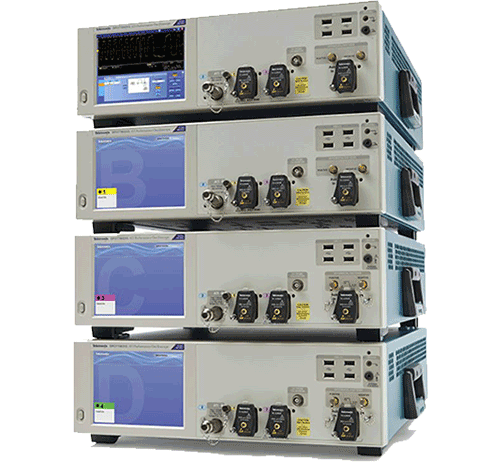

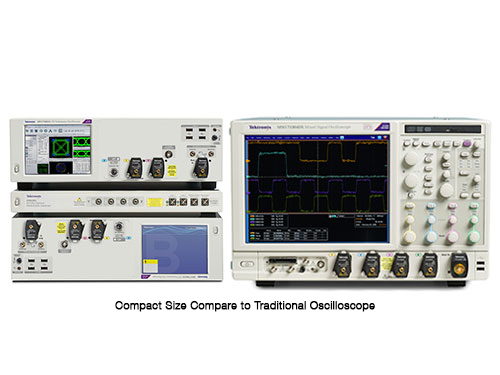

创新 UltraSync 架构可提供配置灵活性，让您轻松添加采集通道并保持通道间定时精度。
特点
单独部署设备
轻松聚合为一个多台设备系统
快速重新配置系统
使用 DPO7OE1/DPO7OE2 探头 配置多达 16 个同步光采集通道

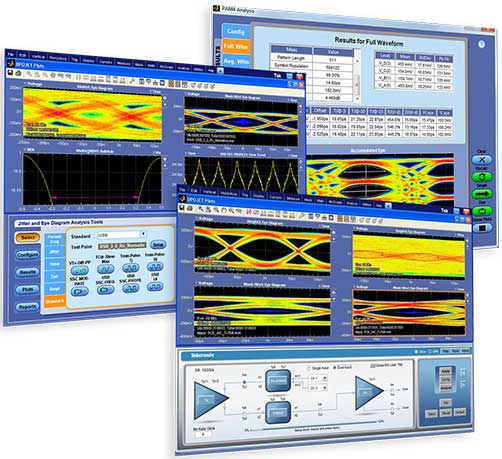

DPO70000SX 的应用支持包可提供验证和证明您的全新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。
特点
DPOJET：全面灵活的测量工具
SDLA：强大全面的工具，用于分析和补偿串行数据链路中的信号影响
简单而广泛的 PAM4 分析 – 无需外部 CR
支持完整的 Gen3/Gen4+ 标准
自动一致性测试可获得完整、可靠且可重复的结果
功能强大的调试工具可迅速发现/解决设计挑战
型号 | 说明 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 |

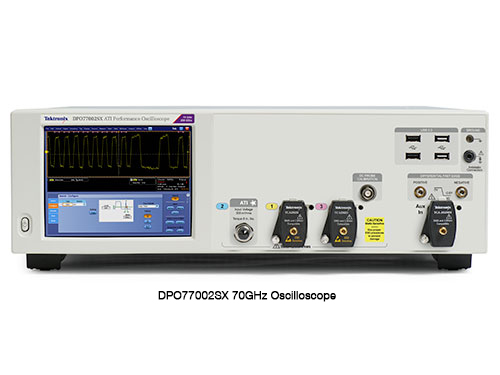

单台设备 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 1，33 GHz 下为 2 | |
双单元系统 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 2，33 GHz 下为 4 | |
单台设备 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 时为 1，33 GHz 时为 2 | |
双单元系统 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 下为 2，33 GHz 下为 4 | |
双单元系统 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 4 通道，23 GHz 时为 8 通道（屏幕上最多显示 4 组数据，其他数据通过程序界面显示） | |

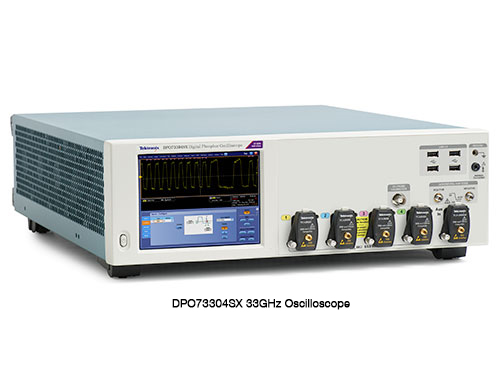

单台设备 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 2，23 GHz 时为 4 | |
Single-unit | 25 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 25 GHz, 4 at 23 GHz | |
单台设备 | 23 GHz | 100 GS/s，50 GS/s | 62.5M 点 - 1G 点 | 2 通道为 23 GHz，4 通道为 23 GHz | |
Single-unit | 20 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 20 GHz, 4 at 20 GHz | |
Single-unit | 16 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 16 GHz, 4 at 16 GHz | |
Single-unit | 13 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 13 GHz, 4 at 13 GHz |
软件包 / 软件选件 | 描述 |
Opt. 100G-TXE | IEEE-802.3bm：CAUI4 和 IEEE-802.3bj：KR4/CR4 100Gbps 发射器一致性。需要 DJA 或 DSA 和 DJAN |
Opt. 10G-KR | 10GBASE-KR/KR4 一致性和调试解决方案。 |
Opt. 400GCK-TX | TekExpress - 400Gck Electrical Tx Compliance & Measurement Solution. Supports IEEE-802.3ck: 400G/200G/100G AUI at 53 GBaud (Requires Opt. DJA, PAMJET-E, PAM400GCK) |
Opt. 400G-TXE | TekExpress 400G TX 电气一致性解决方案（OIF-CEI-56G-VSR、MR 和 LR）。 |
Opt. 40G-CR4 | 40GBASE-CR4 调试和自动化一致性解决方案 |
Opt. 5GNR | 5G NR uplink/downlink RF analysis software (Available as upgrade only. Requires Opt. SVE) |
Opt. AUTOEN10 | TekExpress Automotive Ethernet - 10BASE-T1S Compliance Solution |
Opt. AUTOEN10G | TekExpress Automotive Ethernet - MultiGBASE-T1 Compliance Solution (Requires Opt. DJA) |
Opt. CMENET3 | TekExpress Ethernet Automated 10/100/1000 BASE-T Compliance Testing Solution |
Opt. C-PHY | C-PHY TX Essentials solution provides easy way to debug and characterize C-PHY data links. C-PHY TX application allows you to select electrical and timing measurements, as defined in MIPI C-PHY v1.0 specification. |
Opt. CPHY20 | TekExpress MIPI C-PHY 2.0 Tx Compliance Solution (Requires DJA ) |
Opt. DDR5SYS | DDR5 System-level Tx TekExpress Compliance/Debug Automation Software |
Opt. DDRA, LP-DDR4 | 适用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整内存接口分析包。适用于 LPDDR4 的选件 LP-DDR4 仅限在 MSO/DPO70000 示波器上使用。 |
Opt. DJA | 简化了信号完整性问题、抖动及其相关来源的识别，为实时示波器提供最高灵敏度和准确度。 |
Opt. DJAN | 简化了信号完整性问题、抖动及其相关来源的识别，为实时示波器提供最高灵敏度和准确度。 |
Opt. DP12 | TekExpress DisplayPort 1.2 Source Tx 一致性解决方案 |
Opt. DP14 | TekExpress DisplayPort 1.4 Source Tx 一致性解决方案 |
Opt. DP20 | TekExpress DisplayPort 2.0 Tx 一致性/调试自动化解决方案（需要选件CIO、DJA 和 SDLA） |
Opt. D-PHY | 使用完全灵活和可自定义的测试设置快速检定和发现抖动源以及信号完整性顾虑，从而按 MIPI D-PHY 规范进行验证。 使用 DPOJET，选项 D-PHY 可以执行发射机高速数据时钟定时测量，同时提供高速或低功率模式下的全面电气特点。 |
Opt. DPHY12 | MIPI D-PHY 1.2 Tx Test Automation Software using TekExpress Framework |
Opt. DPHY21 | TekExpress MIPI D-PHY 2.1 Tx Compliance Solution (Requires Opt. DJA) |
Opt. EARC21RX | 用于 eARC Rx 测试的 HDMI2.1 高级分析和一致性软件。（需要 EARC21TX） |
Opt. EARC21TX | 用于 Tx 测试的 HDMI2.1 高级分析和一致性软件。（需要 DJA） |
Opt. EDP | DPOJET：嵌入式 DisplayPort 1.2 Tx 测量插件 |
Opt. EDP14 | DPOJET：嵌入式 DisplayPort 1.4 Tx 测量插件 |
Opt. ET3 | 对 10BASE-T、100BASE-TX 和 1000BASE-T 的自动检定、一致性和完整 PHY 层支持 |
Opt. FC-16G | 支持 FC-PI-5 电气物理层测试。 自动配置极限和测量参数。 包括标准特定的确定性抖动、非相关抖动、DDPWS 和发射机输出波形要求测量。 |
Opt. HD21 | 用于 Tx 测试的 HDMI2.1 高级分析和一致性软件 |
Opt. HD21DSM | HDMI 2.1 高级分析和表征软件（要求 HD21、DJA、SDLA64） |
Opt. HDM | HDMI 2.0 高级分析和一致性软件 |
Opt. HDM-DS | HDMI 2.0 高级分析和一致性软件 |
Opt. HSSLTA | 高速串行链路培训分析 |
Opt. HT3 | HDMI 一致性测量挑战的快速高效解决方案，无论需要发射设备、电缆或接收设备解决方案。 泰克提供确保质量和互操作性所需的全部 HDMI 一致性测试解决方案。 |
Opt. LPDDR5SYS | |
Opt. MHD | MHL 高级分析和一致性测试软件。 |
Opt. M-PHY, M-PHYTX | 快速检定和发现抖动源以及信号完整性顾虑，从而按 MIPI M-PHY 规范进行验证。 使用 DPOJET，选项 M-PHY 可以执行发射机信令和定时测量，比如差分传输眼图、上升时间和下降时间、转换速率、幅度参数、每条通路大小幅度配置的共模电压、以及端接和非端接情况。 |
Opt. MPHY40 | TekExpress MIPI M-PHY Gear 4 Tx 一致性解决方案（需要选件DJA 和 SDLA64） |
Opt. MPHY50 | TekExpress MIPI M-PHY Gear 5 Tx 一致性解决方案（需要选件DJA 和 SDLA64） |
Opt. NBASET | NBASE T TekExpress 一致性和调试解决方案 |
Opt. PAM4 | PAM4 发射机分析 |
Opt. PAM400GCK | PAM Analysis (PAMJET) software for electrical signals |
Opt. PAMJET-E | PAM Analysis (PAMJET) software for electrical signals |
Opt. PAMJET-O | PAM Analysis (PAMJET) software for optical signals |
OPT. PAMPCIE6 | PAM4 Measurement analysis packaged for PCIe Gen6 (Requires Opt. PAMJET-E) |
Opt. PCE3 | 通过 DPOJet 测量软件进行 PCI Express Gen1/2/3 TekExpress 一致性/调试自动化（需要选项 DJA） |
Opt. PCE4 | 通过 DPOJET 和 SigTest 测量软件进行 PCI Express Gen1/2/3 TekExpress 一致性/调试自动化，通过 DPOJET 测量库进行 Gen 4 调试（需要选项 DJA 和选项 SDLA64） |
Opt. PCE5 | TekExpress PCIe Tx Compliance Solution, supports PCIe Gen5 (Requires Opt. DJA) |
Opt. PCE6 | |
Opt. SAS3-TSG | SAS-3 自动 Tx 合规测试应用程序 |
Opt. SAS3-TSGW | SAS-3 WDP 发射机测量 |
Opt. SDLA64 | 提供模拟串行数据通道、反嵌夹具、电缆或探头、添加或删除均衡的功能。 选项 SDLA64 还为波形处理提供了 IBIS-AMI 接收器均衡或者 CTLE、FFE 和/或 DFE 均衡。 DPOJET 提供对生成波形的高级测量和抖动分析。 |
Opt. SFP-TX | 以太网 SFP+(SFF-8431) QSFP+ Tx(SFF-8634) 一致性和调试解决方案。 |
Opt. SFP-WDP | 用于 SFP+(SFF-8431) QSFP+ Tx(SFF-8634) 的 TWDPc（发射机波形铜缆失真补偿）测量 |
Opt. SR-810B | 通过串行数据包内容上自动解码和搜索，快速分析 8b/10b 串行总线。 |
Opt. SR-COMP | RS-232/422/485/UART 串行数据包内容协议触发和解码。 |
Opt. SR-EMBD | I2C 和 SPI 串行数据包内容协议触发和解码。 |
Opt. SR-ENET | 10BASE-T 和 100BASE-TX 串行数据包内容上协议搜索和解码。 |
Opt. SR-PCIE | PCI Express 串行总线支持，包括串行数据包内容上自动触发和解码。 |
Opt. SR-USB | USB 2.0 和 3.0 低速、全速、高速和超速自动一致性测试和验证。 |
Opt. SV23 | WLAN 802.11a/b/g/j/p 测量应用 |
Opt. SV24 | WLAN 802.11n 测量应用 |
Opt. SV25 | WLAN 802.11ac 测量应用 |
Opt. SV26 | SignalVu APCO Project 25 发射机测试和分析。 |
Opt. SV27 | SignalVu蓝牙基本LE TX SIG测量 |
Opt. SV28 | LTE 基站 Tx 测量。 |
Opt. SV30 | IEEE 802.11AD SC 宽带波形分析 |
Opt. SVA | SignalVu AM/FM/直接音频测量。 |
Opt. SVE | SignalVu 宽带频谱分析和测量。 |
Opt. SVM | SignalVu 通用调制分析 |
Opt. SVO | SignalVu 灵活 OFDM 分析。 |
Opt. SVP | SignalVu 高级脉冲信号分析。 |
Opt. SVT | SignalVu 稳定时间测量 – 频率和相位。 |
Opt. SWX-PCE | Switch Matrix Configurator - Multi Lane Test Automation |
Opt. TBT3 | TekExpress Thunderbolt 3.0 Tx 一致性/调试自动化解决方案（需要选件CIO、DJA 和 SDLA） |
Opt. USB2 | 通过自动仪器和测试模式控制，进行“一触即成的”一致性测试。 |
Opt. USB3 | USB 3.1 Gen 1 和 Gen 2 手动检定和分析解决方案 |
Opt. USB4 | TekExpress USB4 Tx 一致性和 DPOJET: USB4 Tx/Rx 测量解决方案（需要选件CIO、DJA 和 SDLA） |
Opt. USBSSP-TX | USB 3.1 Gen 1 和 Gen 2 自动化 TekExpress 解决方案 |
Opt. USB-TX | USB 3.1 Gen 1 自动化 TekExpress 解决方案 |
Opt. XGBT2 | 10GBASE-TekExpress 一致性和调试解决方案 |
选件 HD21DS | HDMI 2.1 高级分析和一致性软件 |
