Power 1600系列在线光功率计

Power 1600系列在线光功率计

- 类别:光功率计 - 品牌:唐领科技

1600系列光纤在线光功率计属于紧凑型设计,可快速且精准地进行双通道功率监测,测量范围为-50 dBm至+20 dBm。

产品概述

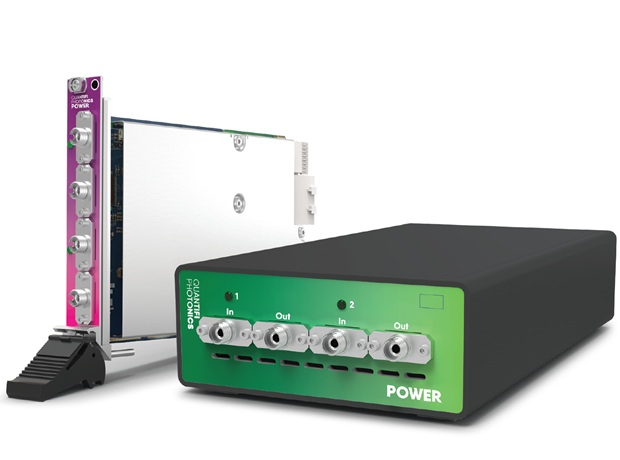

Quantifi Photonics 的 Power 1600 系列在线光功率计提供快速准确的在线功率监测。

功能特点:

  • 适用于高功率测量:可测量从 -50 dBm 到 +20 dBm 的高功率。

  • 低插入损耗:通过低插入损耗最大化您的功率预算。

  • 减少用户错误:内联功率测量无需连接和断开光纤,提高重复性,减少用户错误。

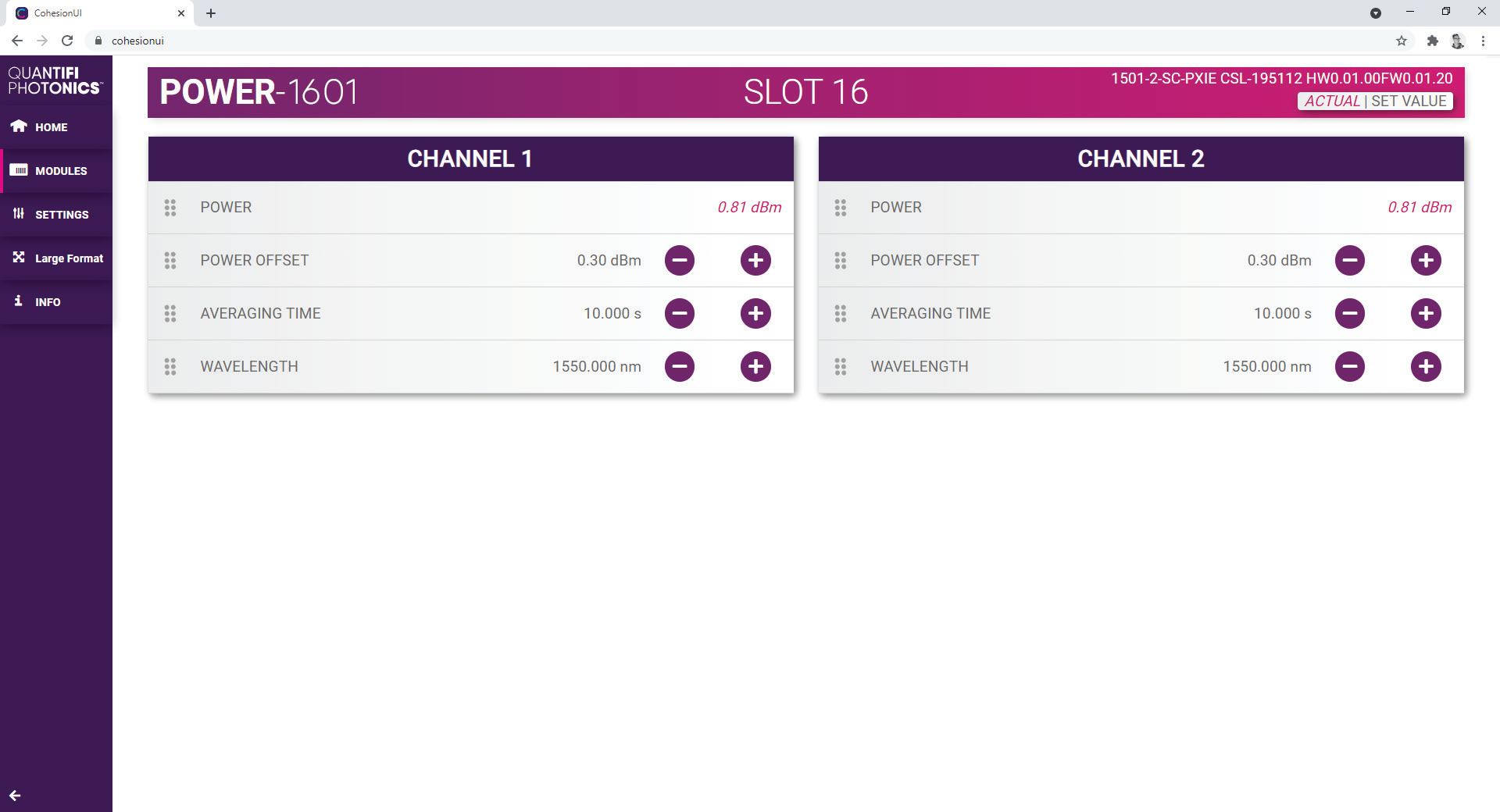

  • 简单直观的操作:通过 COHESIONUI,您可以从 PC 或移动设备控制 Power-PXIe。此外,大格式视图模式便于在远离工作台时监控仪器。

  • 高通道密度:单槽模块配备 2个功率计,可在 18 槽 PXI 机箱中实现高达34个通道。

  • SCPI 兼容远程控制:通过 SCPI 命令远程访问功率读数,并将其集成到自动化顺序测试中。


目标应用:

  • 光纤制造测试

  • 自动化测试系统中的功率测量集成

  • 光纤激光器测试与特性分析

  • 通用且多功能的研发和生产工具


技术参数

通用规格:

项目

PXI

MATRIQ

总线连接

PXIe

USB 和以太网

光纤连接器类型

FC/APC, FC/PC, SC/PC, SC/APC

FC/APC, FC/PC, SC/PC, SC/APC

槽位数量

1

-

尺寸 (高 x 宽 x 深)

130 x 20 x 215 mm (5.1 x 0.8 x 8.5英寸)

53 x 120 x 202 mm (2.1 x 4.7 x 8.0英寸)

重量

约 0.4 kg (约 0.88 磅)

约 1.1 kg (约 2.4 磅)

存储温度范围

-40°C 至 70°C (-40°F 至 158°F)

-40°C 至 70°C (-40°F 至 158°F)


电源规格:

项目

PXI

MATRIQ

交流输入电压范围

请参考 PXI 系统联盟发布的最新 PXI Express 硬件规格

90 至 264 VAC

交流输入电流

1.3A (115Vac), 0.9A (230Vac)

交流频率范围

47 至 63 Hz

直流输出电压

12V

直流输出电流最大值

5.41A

尺寸 (长 x 宽 x 高)

4.58 x 2.06 x 1.23 英寸 (116.3 x 52.4 x 31.3 mm)


技术规格:

型号

1601

1601

通道数量

2

2

传感器

内联光纤分束光电二极管

内联光纤分束光电二极管

光纤类型

SMF-28

SMF-28

波长范围

1260 至 1650 nm

1260 至 1650 nm

功率范围

-50 至 +20 dBm

-50 至 +20 dBm

损伤阈值

+24 dBm

+24 dBm

参考条件下的不确定度

±0.34 dB (典型值) ±0.55 dB (最大值)

±0.34 dB (典型值) ±0.55 dB (最大值)

线性度

±0.1 dB (-40 至 0 dBm) ±0.15 dB (-50 至 -40 dBm)

±0.1 dB (-40 至 0 dBm) ±0.15 dB (-50 至 -40 dBm)

插入损耗

0.15 dB (典型值) 0.25 dB (最大值)

0.15 dB (典型值) 0.25 dB (最大值)

回波损耗

> 50 dB

> 50 dB

平均时间

0.01 Hz 至 12 kHz

0.01 Hz 至 12 kHz

数据记录能力

外部触发


技术规格:

型号

1611

1611

通道数量

2

2

传感器

内联光纤分束光电二极管

内联光纤分束光电二极管

光纤类型

OM3

OM3

波长范围

800 至 900 nm

800 至 900 nm

功率范围

-50 至 +20 dBm

-50 至 +20 dBm

损伤阈值

+23 dBm

+23 dBm

参考条件下的不确定度

±0.25 dB (0 至 -30 dBm)

±0.25 dB (0 至 -30 dBm)

插入损耗

0.15 dB (典型值) 0.25 dB (最大值)

0.15 dB (典型值) 0.25 dB (最大值)

回波损耗

> 20 dB

> 20 dB

平均时间

0.01 Hz 至 12 kHz

0.01 Hz 至 12 kHz

数据记录能力

外部触发


技术规格:

型号

1631

1631

通道数量

2

2

传感器

内联光纤分束光电二极管

内联光纤分束光电二极管

光纤类型

PM 熊猫型

PM 熊猫型

波长范围

通道 1: 1520 至 1570 nm 通道 2: 1260 至 1360 nm

通道 1: 1520 至 1570 nm 通道 2: 1260 至 1360 nm

功率范围

-50 至 +20 dBm

-50 至 +20 dBm

损伤阈值

+23 dBm

+23 dBm

参考条件下的不确定度

±0.34 dB (典型值) ±0.55 dB (最大值)

±0.34 dB (典型值) ±0.55 dB (最大值)

线性度

±0.25 dB (0 至 -30 dBm)

±0.25 dB (0 至 -30 dBm)

插入损耗

0.6 dB (典型值) 0.8 dB (最大值)

0.6 dB (典型值) 0.8 dB (最大值)

回波损耗

> 20 dB

> 20 dB

平均时间

0.01 Hz 至 12 kHz

0.01 Hz 至 12 kHz

数据记录能力

外部触发

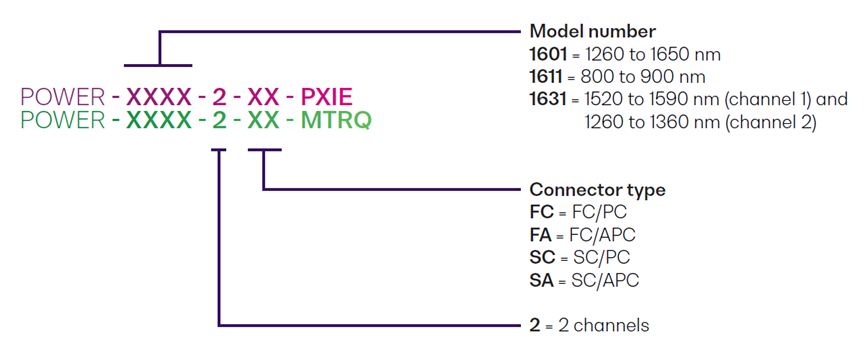

选型及配件
