Power 1500系列模拟光功率计
- 类别：光功率计 - 品牌：唐领科技
Power 1500 系列光功率计提供对数模拟输出以及数字光功率计功能，适用于需要实时反馈的应用场景。
特点：
简单直观的操作--通过 COHESIONUI™，您可以从 PC 或移动设备控制 Power 1500 系列。此外，大格式视图模式便于在远离工作台时监控仪器。
支持单模和多模应用--可接受单模或多模光纤，无缝集成到您的测试设置中。
数字光功率读出--方便的数字输出光功率，适合需要实时反馈的应用。
模拟输出实现无缝硬件集成--模拟输出可集成到您的硬件设置中，实现快速功率反馈（kHz 级别）。对数输出便于检测低功率信号。
单对数放大器--使用对数放大器消除了多级线性放大器光功率计的增益跳跃，确保在所有功率水平下提供一致且可靠的测量。
目标应用:
适用于需要光功率反馈的模拟控制环路：
自动化生产环境中光纤的机械定位。
快速表征调制器传递函数。
使用扫描激光测量组件的插入损耗与波长关系。
光学和电学模块之间的时间对齐可精确控制触发事件的发生时间。
功率记录功能:

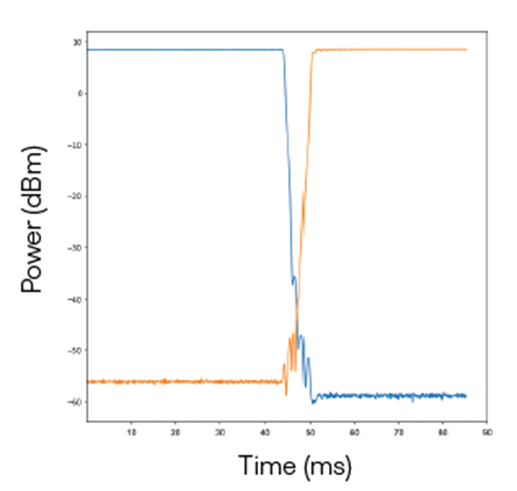

对于硅光子制造商来说，设备的设计、组装和测试是一项高度复杂且具有挑战性的任务，需要亚微米级的对准精度，以确保有效的光纤/光耦合和设备性能。 Power 1500 系列光功率计的模拟射频输出设计用于在其输出电压范围内提供 60 dB 的光功率范围测量，输出电压范围可达数伏，且具有连续不间断的对数响应。 这种模拟信号与行业领先的快速 1 MHz 响应相结合，为三维机电定位系统提供了卓越的反应时间，从微弱光信号到最终亚微米级定位，适用于当今的硅光子应用。 卓越的不间断对数响应使高通量测试系统能够在光纤对准过程中更快地找到“首次光”。这使得从晶圆到组装和最终封装的光子组件的对准、测试和组装变得更加容易，从而提高了自动化硅光子和通用光电子组装和测试系统的吞吐量。 右侧的图表是一个功率与时间的图表，展示了 Power 1500 系列的数据记录功能。该测量显示了光开关在切换事件后两个输出端口之间的功率转换。 通过与其他光模块或设备同步触发功率测量，可以记录毫秒级的测量数据。在光开关中添加了延迟，以便捕获切换前后的状态。
通用功能

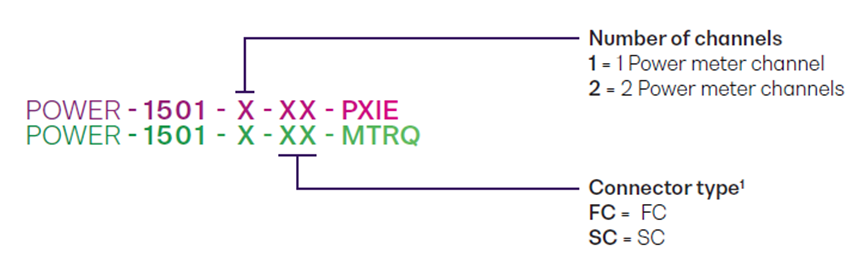

项目 | PXI | MATRIQ |
总线连接 | PXIE | USB 和以太网 |
光纤连接器类型 | FC/APC, FC/PC, SC/PC, SC/APC | FC/APC, FC/PC, SC/PC, SC/APC |
槽位数量 | 1 | - |
通道数量 | 1 或 2 | 1 或 2 |
尺寸 (高 x 宽 x 深) | 130 x 20 x 215 mm (5.1 x 0.8 x 8.5英寸) | 53 x 120 x 202 mm (2.1 x 4.7 x 8.0英寸) |
重量 | 约 1 kg (约 2.2 磅) | 约 1.1 kg (约 2.4 磅) |
工作温度范围 | 5°C 至 45°C (41°F 至 113°F) | 5°C 至 45°C (41°F 至 113°F) |
存储温度范围 | -40°C 至 70°C (-40°F 至 158°F) | -40°C 至 70°C (-40°F 至 158°F) |
模拟输出
型号 | 1501 | 1501 |
传感器 | InGaAs 宽面积探测器 | InGaAs 宽面积探测器 |
波长范围 | 750 至 1700 nm | 750 至 1700 nm |
功率范围 | -60 至 +10 dBm | -60 至 +10 dBm |
损伤阈值 | +12 dBm | +12 dBm |
偏振依赖响应 | <0.2 dB | <0.2 dB |
回波损耗 | >45 dB | >45 dB |
电气连接器 | SMA | SMA |
输出阻抗 | 50 欧姆 | 50 欧姆 |
最大输出 | <2.5 V (2 V @ +10 dBm 典型值) | <2.5 V (2 V @ +10 dBm 典型值) |
转换增益 | 10M 欧姆输入：33.33 mV/dB (典型值)；50 欧姆输入：16.66 mV/dB (典型值) | 10M 欧姆输入：33.33 mV/dB (典型值)；50 欧姆输入：16.66 mV/dB (典型值) |
线性度 | ±0.25 dB | ±0.25 dB |
3 dB 频率响应 | 1550 nm 时：>-20 dBm 为 1 MHz；>-30 dBm 为 350 kHz；>-40 dBm 为 25 kHz | 1550 nm 时：>-20 dBm 为 1 MHz；>-30 dBm 为 350 kHz；>-40 dBm 为 25 kHz |
数字功率计

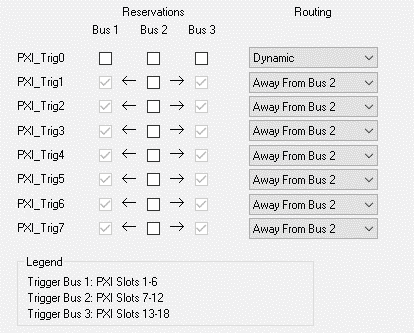

型号 | 1501 | 1501 |
校准波长 | 850, 1310, 1490, 1550 nm | 850, 1310, 1490, 1550 nm |
线性度 | ±0.1 dB (-40 dBm 至 0 dBm)；±0.20 dB (-50 dBm 至 -40 dBm) | ±0.1 dB (-40 dBm 至 0 dBm)；±0.20 dB (-50 dBm 至 -40 dBm) |
总不确定度 | ±0.22 dB (典型值) | ±0.35 dB (最大值) |
平均时间 | 100 µs 至 10 s | 100 µs 至 10 s |
分辨率 | 0.01 dB | 0.01 dB |
3 dB 频率响应 | 5 kHz | 5 kHz |
数据记录能力 | 每通道 1 至 1024 个数据点 | 每通道 1 至 1024 个数据点 |
采样率 | 0.01 Hz 至 12 kHz | 0.01 Hz 至 12 kHz |
PXIE 触发能力 | 是 | 否 |
