IQnfc+ NFC测试系统
- 类别：物联网测试设备 - 品牌：唐领科技

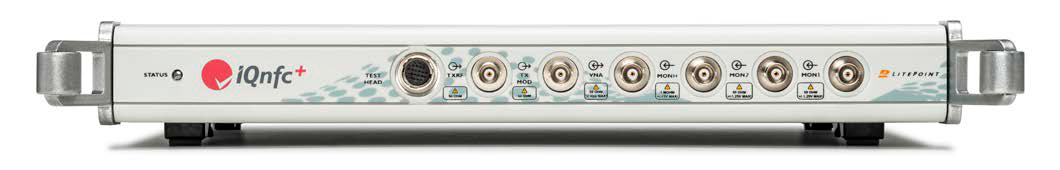

IQnfc+ NFC测试系统
近场通信（NFC）借助磁场感应技术，实现两台近距离电子设备之间的点对点无线通信。该技术应用范围广泛，涵盖电子商务、Wi-Fi 与蓝牙 ® 配对，以及设备间的短距离数据交互等场景。凭借易于部署、安全性高且成本低廉的特性，NFC 技术已逐渐普及，并被集成到各类消费电子设备中。
随着支持 NFC 功能的设备数量不断增加，制造商需确保其产品性能能够为用户带来良好体验。鉴于 NFC 技术应用范围广泛，且在各行业中均有创新性的关键应用，设备故障可能引发一系列广泛影响。因此，在生产过程中对该技术进行测试，以保障产品质量，已成为一项必要举措。
一种低成本的解决方案是采用 “黄金被测设备（golden DUT）”（或 NFC 参考标签）方式，进行 “合格 / 不合格（go/no-go）” 功能测试。然而，这种方法无法反映支持 NFC 功能设备的质量水平：既无法提供故障原因相关信息，也无法检测出性能临界的设备。而通过增加射频（RF）参数测试，可获取关键的生产指标，为质量监控工作提供支持。
LitePoint NFC 测试解决方案专为测试所有 NFC 设备、组件及产品的物理层而设计，适用于设计验证与生产制造两大场景。这是一套结构紧凑且坚固耐用的 NFC 测试系统，同时针对生产线与实验室环境进行了优化。
IQnfc + 是一款符合标准的测试仪，支持 NFC 论坛（NFC Forum）与 EMVCo 的模拟测试用例。该设备设置简单、操作便捷，配备预定义测试套件（含即开即用型软件与标准测试线圈），大幅简化了 NFC 标准测试的设置流程，实现快速且经济的测试。
LitePoint NFC 测试系统由两大组件构成：测试仪器与测试线圈。测试仪器包含分析仪、NFC 收发器等主要 NFC 测试功能模块，可与外部计算机通信，实现数据传输与信号处理；同时，该系统还能控制测试头的运行。测试头由天线线圈与调谐电路组成，是与被测设备（DUT）进行通信的接口，可安装在定制测试夹具或LitePoint标准测试夹具中。LitePoint测试夹具能稳固固定各类标准线圈与被测设备，确保定位精准、可重复，且操作便捷，在研发阶段尤为实用。
IQnfc + 支持所有主流 NFC 标准，并能仿真发起端（又称 PCD，即探测设备）与目标端（又称 PICC，即监听设备）两种模式。下表汇总了该设备支持的标准测试范围。LitePoint 提供即开即用型软件，可助力完成测试线圈校准、执行测试计划，并为 EMVCo 与 NFC 论坛定义的所有模拟测试用例生成测试报告。
IQnfc+ 标准支持情况
NFC 论坛标准（NFC Forum） | ISO 标准（ISO Standard） | 发起端（Initiator） | 目标端（Target） |
NFC A | 14443A（EMVCo） | 支持（X） | 支持（X） |
NFC B | 14443B（EMVCo） | 支持（X） | 支持（X） |
NFC F | 18092（FeliCa） | 支持（X） | 支持（X） |
NFC 点对点（NFC P2P） | 18092 点对点（18092 peer to peer） | 支持（X） | 支持（X） |
测量项目 | 数值 | 单位 |
场强（Field Strength） | 4.39 | A/m |
数据速率（Data Rate） | 105.94 | kBPS |
调制指数（Modulation Index） | 99.93 | % |
调制深度（Modulation Depth） | 99.96 | % |
频率误差（Freq Error） | -0.45 | Hz |
T1（脉冲下降与关闭时间）（T1 (pulse fall and off time)） | 2.40 | us |
T2（脉冲关闭时间）（T2 (pulse off time)） | 1.95 | us |
T3（脉冲上升时间）（T3 (pulse rise time)） | 0.13 | us |
T4（脉冲 60% 调制上升时间）（T4 (pulse 60% modulation rise time)） | 0.09 | us |
T5（本地脉冲下降间隔时间）（T5 (time between pulse fall local)） | 0.12 | us |
更多详细参数未能罗列，有兴趣的朋友可联系深圳唐领科技有限公司索取相关资料。
设备参数
分析仪
参数（Parameter） | 端口（Ports） | 数值（Value） |
最大输入电压（Max input voltage） | MON1、MON2 | 2Vpp，最大 ±1V |
MONH | 30Vpp，最大 ±15V | |
输入电压精度（Input voltage accuracy） | MON1、MON2 | ±5% 50 Vpp至 2 Vpp，±25 mV至±1 V |
MONH | ±5% 700 mVpp至 30 Vpp，±350 mV至 ±15 V | |
频率范围（Frequency range） | MON1、MON2、MONH | 12 至 20 MHz |
频率精度（Frequency accuracy） | MON1、MON2、MONH | <±8ppm（@ 13.56 MHz <±100 Hz） |
量化位数（Quantization） | MON1、MON2、MONH | 14 bits |
杂散（非谐波）（Spurious (non-harmonic)） | MON1、MON2、MONH | < -60 dBc |
输入回波损耗（Input return loss） | MON1、MON2 | >15 dB |
输入阻抗（Input impedance） | MON1、MON2 | 50 ohms |
MONH | 1 Mohm || 15 pF |
发射器
参数（Parameter） | 端口（Ports） | 数值（Value） |
输出电压范围（Output voltage range） | TXRF | 0.2 至 20 Vpp （re：50 ohms） |
TXMOD | 脉冲幅度（Pulse Amplitude）：0 至 5.5 V（re：50 ohms）；脉冲偏移（Pulse Offset）：-2 至 + 3 V（re：50 ohms） | |
输出功率 1 分贝压缩点（Output power P1 dB） | TXRF | >30 dBm |
输出电压精度（Output voltage accuracy） | TXRF、TXMOD | 相对于设定值 ±10% |
输出电压分辨率（Output voltage resolution） | TXRF | 0.25 dB |
TXMOD | 1 mV | |
输出回波损耗（Output return loss） | TXRF | >23.1 dB |
输出阻抗（Output impedance） | TXRF、TXMOD | 50 ohms |
频率范围（Frequency range） | TXRF | 13.56±0.01 MHz |
频率精度（Frequency accuracy） | TXRF、TXMOD | <±8ppm（<±100 Hz@ 13.56 MHz） |
频率分辨率（Frequency resolution） | TXRF | 10 赫兹（Hz） |
杂散（Spurious） | TXRF | < -60 dBc（13.56±2 MHz） |
NFC测量规格
参数（Parameter） | 端口（Ports） | 数值（Value） |
标准（Standard） | - | ISO14443A/B、ISO18092、EMVCo、FeliCa、NFC A/B/F/P2P |
工作模式（Operation mode） | - | 目标端（Target）与发起端（Initiator）仿真 |
数据速率（Data rate） | - | 支持多种 NFC 数据速率分析，包括 106、212、424 和 848 千位 / 秒（kbps） |
场强（Field strength） | - | 测量载波场强（被测设备作为发起端）；相对测量，取决于被测设备与位置，且与谐振器及品质因数（Q）选择相关 |
频率精度（Frequency accuracy） | - | 测量被测设备频率误差（被测设备作为发起端）；<±100 赫兹（Hz） |
目标端帧延迟时间（Target frame delay time） | - | 测量被测设备响应时间（被测设备作为目标端）；测试仪误差贡献 <±20 纳秒（ns） |
调制深度 / 指数 / 时序曲线（Modulation depth/index/timing profile） | - | 测量波形形状（被测设备作为发起端与目标端）；相对测量，取决于被测设备、位置、谐振器及品质因数（Q）选择 |
过冲（Overshoot） | - | 上升沿与下降沿后的过冲；<±0.5% |
上升时间与下降时间（Rise and Fall time） | - | 按标准定义测量上升时间与下降时间；<±2 / 截止频率（fc）秒（seconds） |
接收灵敏度（Rx sensitivity） | - | 最小可检测场强（被测设备作为发起端与目标端）；相对测量，取决于被测设备、位置、谐振器及品质因数（Q）选择 |
有效载荷数据（Payload data） | - | 提供接收的有效载荷数据结果（被测设备作为发起端与目标端） |
循环冗余校验（CRC）错误（CRC error） | - | 提供循环冗余校验错误结果（被测设备作为发起端与目标端） |
选型清单
编码（Code） | 产品（Product） |
0100-INFC-003 | IQnfc + 测试系统，支持基于标准的 NFC 论坛和 EMVCo 模拟测试用例 |
0300-INFC-001 | 高级 NFC 测量套件，包含：・用于数据包分析的高级测量套件・FeliCa（NFC-F）分析套件・NFC 读卡器模式分析套件 |
0150-6010-006 | NFC 附件套件，包含 1 个 NFC 论坛探测端 0（发起端）矩形线圈和 2 根 SMA 转 BNC 电缆 |
0150-6010-008 | NFC 附件套件，包含 1 个 NFC 论坛监听端 1（目标端）矩形线圈和 2 根 SMA 转 BNC 电缆 |
0150-INFC-005 | IQnfc + 附件套件，包含 NFC 论坛探测端 0 标准线圈、NFC 论坛监听端 1 标准线圈、5 根 SMA 转 BNC 电缆，以及用于标准测试线圈的定制测试定位夹具（可在 x、y、z 轴方向轻松移动） |
0150-INFC-003 | EMVCo 测试套件，包含 2 个标准测试线圈（PCD 和 PICC）和 5 根 SMA 转 BNC 电缆 |
