随着科技的不断进步，PCB和连接线缆变得越来越复杂，通道数也不断的增加来提高信号传输带宽，不论是显示还是汽车连接，通常高频信号传输通道都会有2个以上差分通道，很多标准产品会使用4个差分通道。这让传统具备一对差分通道测试能力的TDR面临着困境，为了拓展TDR测试速度和通道测试能力，射频开关（Multiplexer）矩阵就起到了至关重要的作用了。Sequid TDR作为专业的TDR生产商当然也顺应时代的潮流推出了TDR+Multiplexer的组合帮助客户更快速高效的进行多通道的阻抗测试。

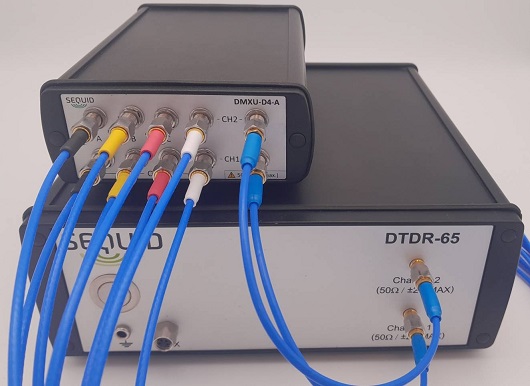

Sequid DTDR65+DMUX-D4的阻抗测量系统特点是使用微机电开关矩阵，减少了测试过程的噪音干扰，同时切换速度比传统机械射频开关效率更高，最重要是测量结果和单通道差分测试保持高度一致。

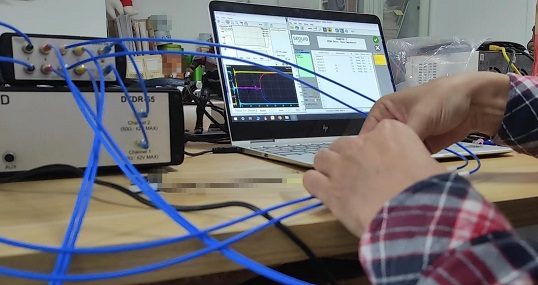

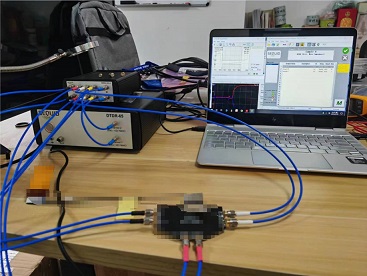

针对多通道阻抗测试我们做了相应的实验，首先通过对每个通道进行OSL的校准让每个通道保持良好的测试状态，校准完成后相关测试夹具来连接DMUX的不同差分通道。无需额外的软件编程，分配给不同夹具端口不同通道，这样令每个通道都成为独立的被测物，拥有独立的介电常数及阻抗测试模板，平均每个通道测试时间<1s。

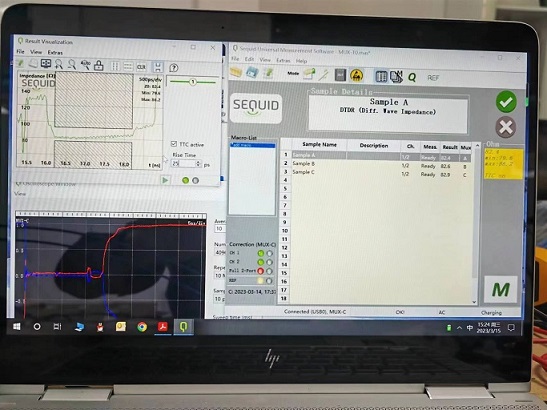

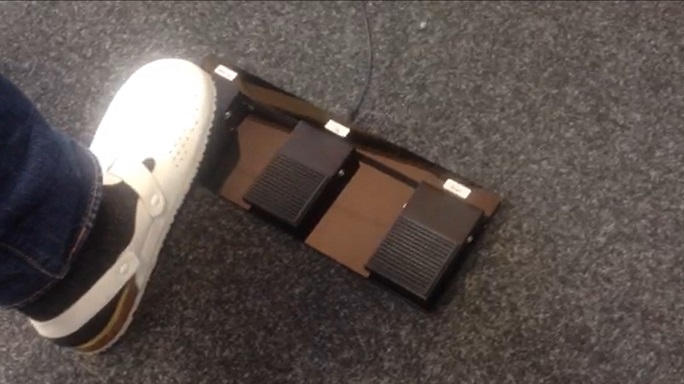

在实际生产测试时，DTDR65+DMUX还可以创建立宏文件，让每个多通道被测物的测试数据和判决都自动完成。按客户的需求扫描序列号，或直接自动编号#1，#2，这些都无需再次进行二次开发。更有创意的是，手脚并用在这个TDR里体现得淋漓尽致，操作员可以用双手更换产品，通过脚踏板踩踏完成测量，无需再占用一只手来进行鼠标操作。

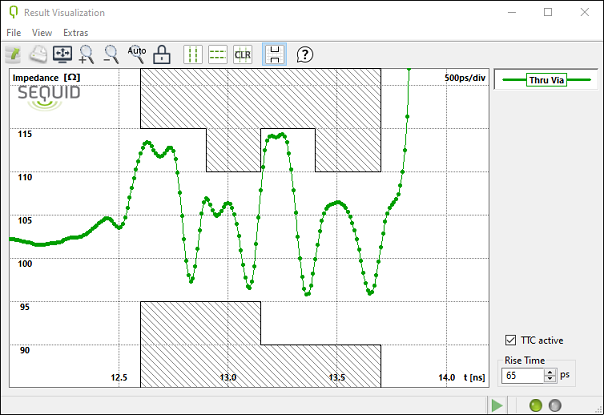

当面对一些特殊的电路走线或者线缆时，还可以根据走线的阻抗变化来编辑测试模板，让一些含感抗或容抗特性的不规则线路也可以通过TDR来判断pass/fail，特别是一些在汽车上的应用，同时通过数学运算最短上升时间可设置到25ps。

除了这些功能以外，当然DTDR65还可以进行共模差模阻抗测量、差分S11测量、两端口s参数测量、介电常数测量等特殊的应用，也是根据不同客户的需求进行选择。

DTDR65+DMUX-4的组合是现今TDR可选性如此之小的情况下，纯TDR测量的一个非常优越的选择，同时解决了多通道、效率及精度的问题。
