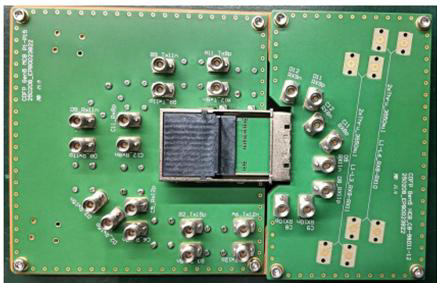

CDFP测试板

CDFP测试板

- 类别:测试夹具 - 品牌:唐领科技

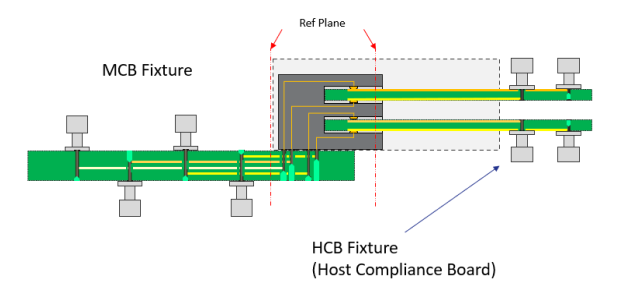

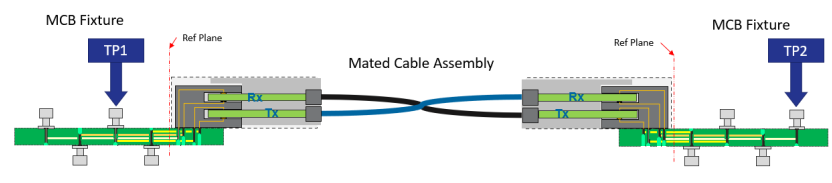

CDFP测试板包括MCB及HCB, 主要用于PCIE5.0/6.0的DAC、ACC的测试

产品概述

  1. 符合 IEEE802.3bj、IEEE802.3bm、IEEE802.3bs、IEEE802.3cd 和 IEEE802.3ck 标准。CB_PCIExpress_Rev5p0-6p0_CopprLink-External-Cable-Spec_Version 1(85 欧姆)。

  2. 需要 +5V(±10%)未稳压外部电压,用于为被测设备(DUT)供电(可选)。

  3. 内置 +3.3V 线性稳压器,电流能力为 7A(7A×3.3V=23.1W),为被测设备(DUT)提供本地干净的电压源(可选)

  4. 板载 +5V 和 +3.3V 状态的绿色 LED 指示灯(可选)

  5.  提供外部 +3.3V 连接器,用于应用外部电压进行应力测试(可选)

  6. +3.3V 发送(Tx)、接收(Rx)和逻辑信号的独立滤波控制。可选地禁用串联电感,以便将外部噪声注入被测设备(DUT)(可选)。

  7.  I2C 总线接口插头,允许用户外部访问 I2C 总线(可选)。8. 阻抗控制精度为 ±7%。


技术参数

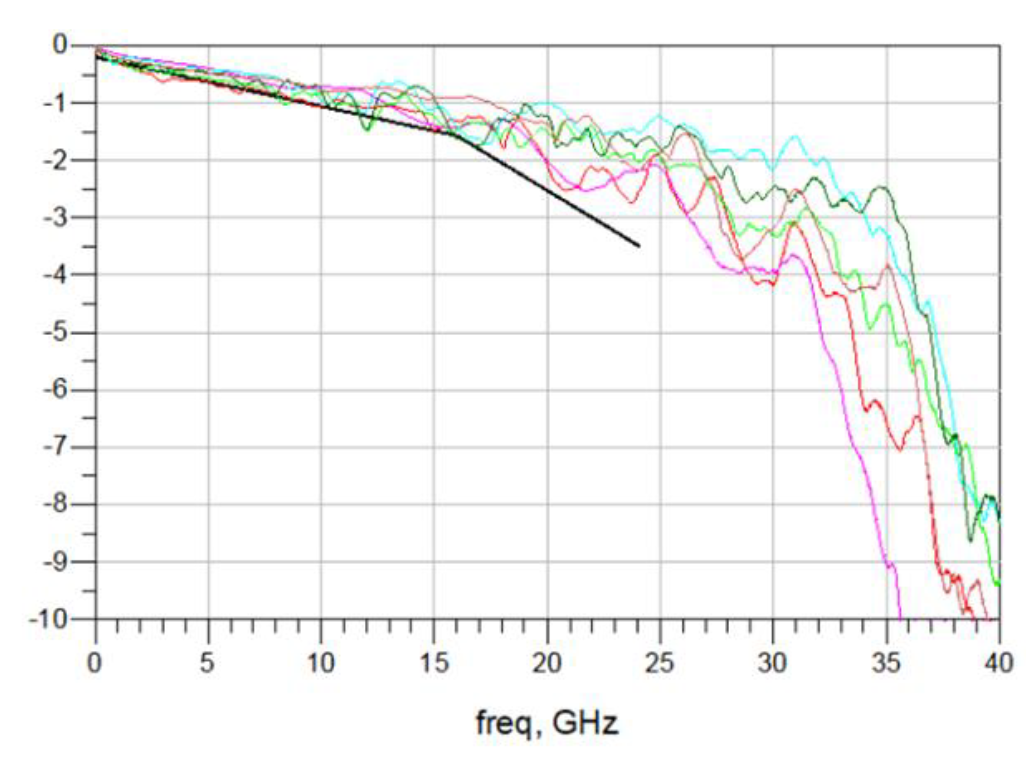

IL

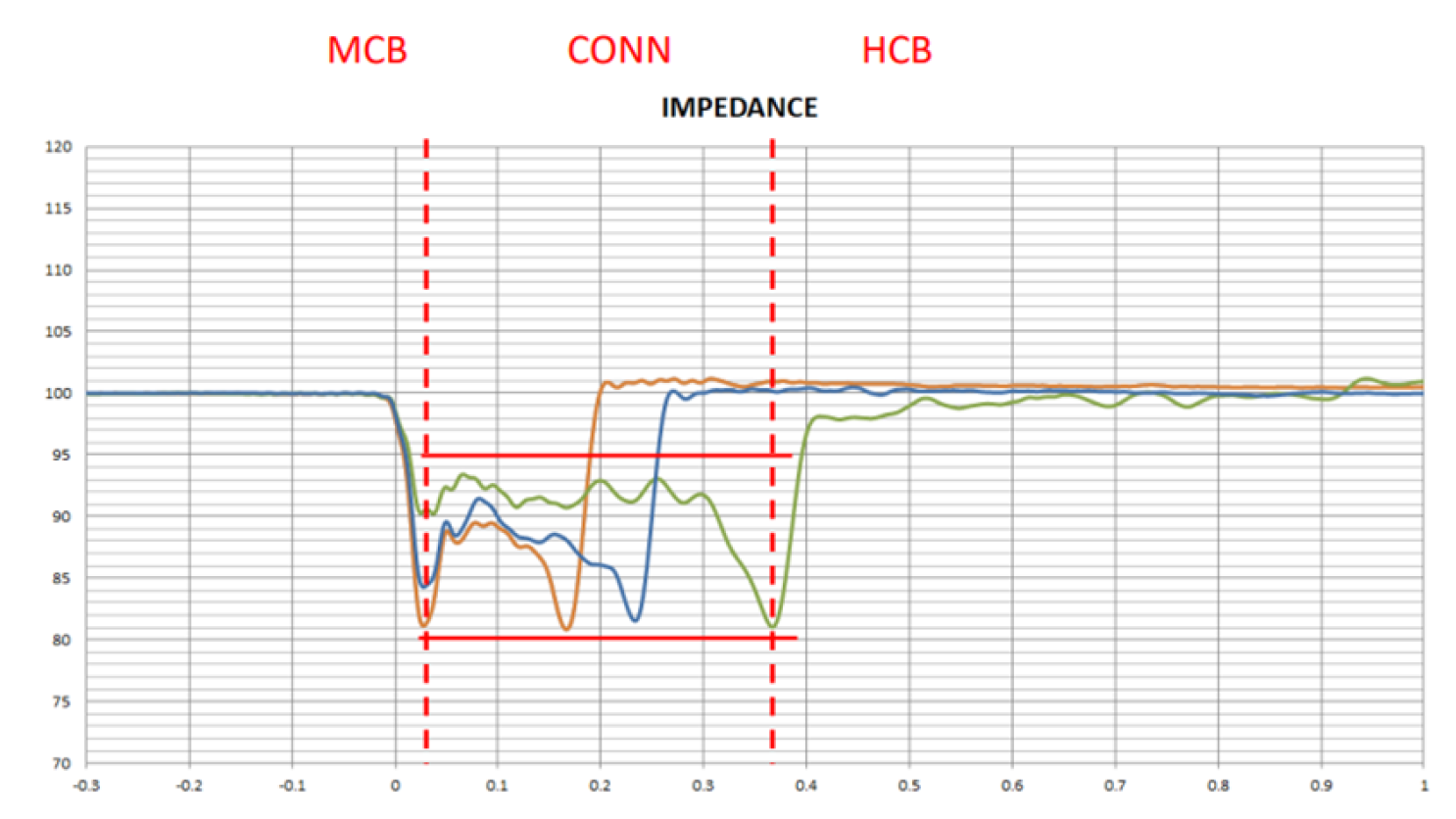

阻抗
