产品概述

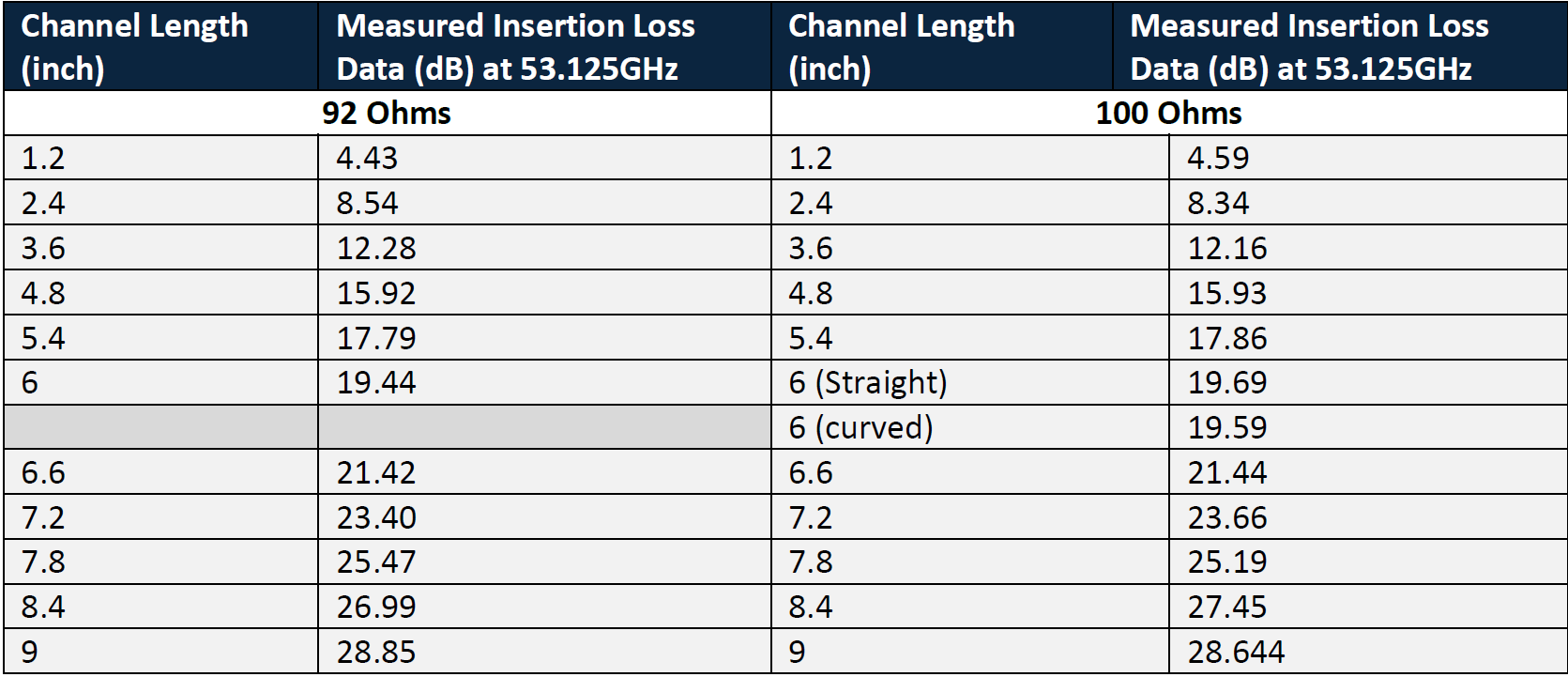

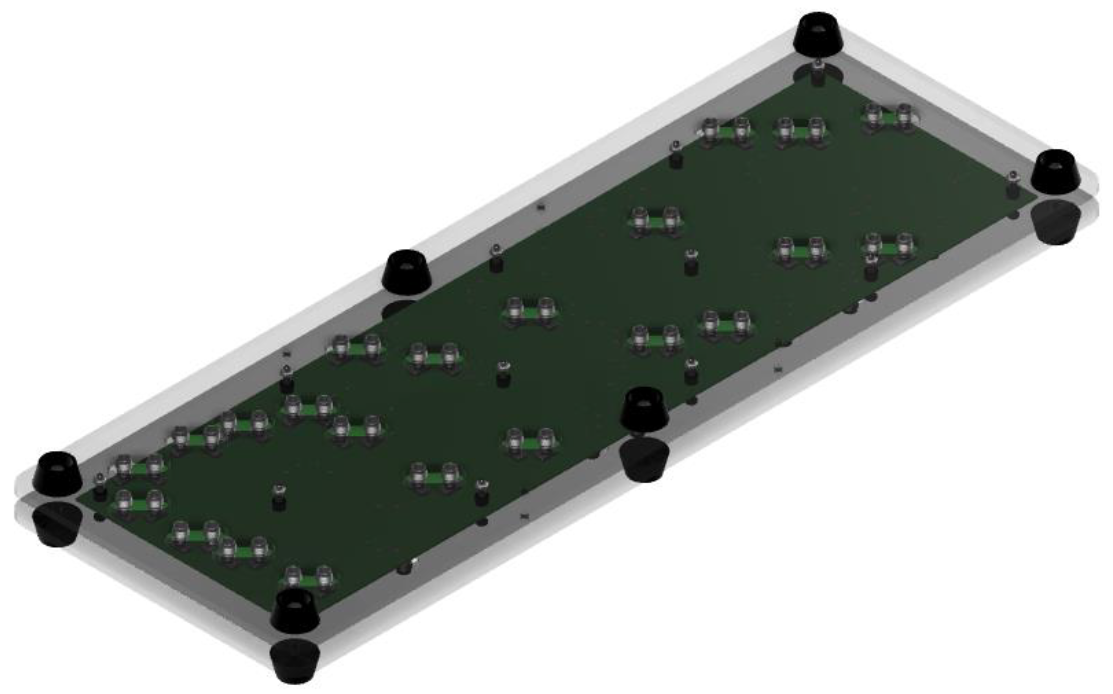

ML4067-224 插损仿真板包含 11 条走线路径，长度范围为 1.2 至 9 英寸，目标奈奎斯特频率为 53.125GHz，目标损耗范围为 4 至 30dB。ML4067-224 是一款易于使用、结构紧凑且便携的设计。所有走线均由 1mm 或 1.85mm 连接器端接。

典型应用：

• IC 验证

• 接收机压力测试

• Rx 均衡验证

• OIF-CEI-112/224G 和相关 IEEE 802.3 标准（如 dj、bs、ck 等）的信道仿真

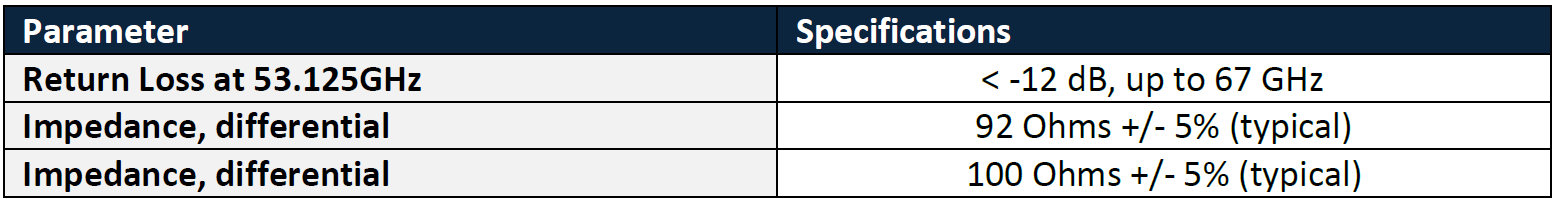

• ML4067-224 的顶部具有 11 条走线路径，走线阻抗为 92 欧姆

• 它在底部具有 11 条额外的走线路径，走线阻抗为 100 欧姆

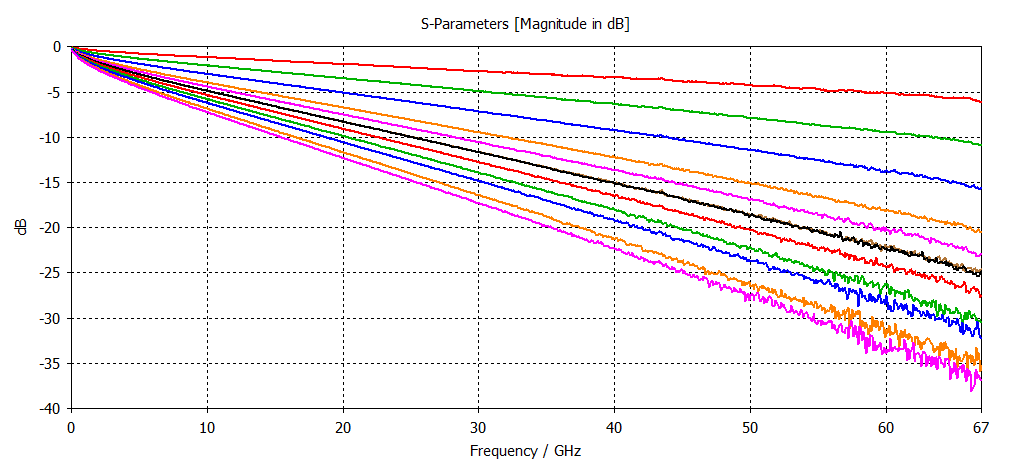

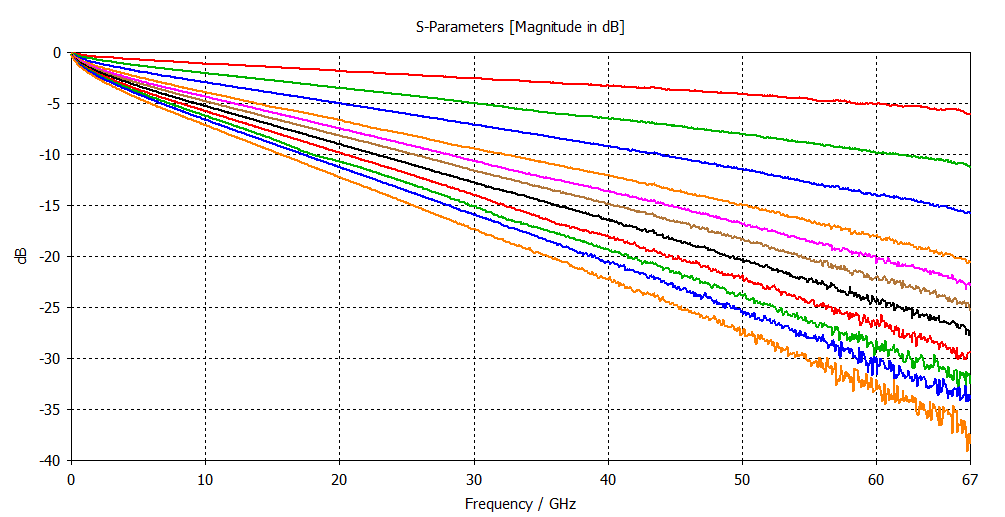

• 适用于所有走线路径的损耗为 4 dB 至 30 dB

• 目标奈奎斯特频率为 53.125 GHz

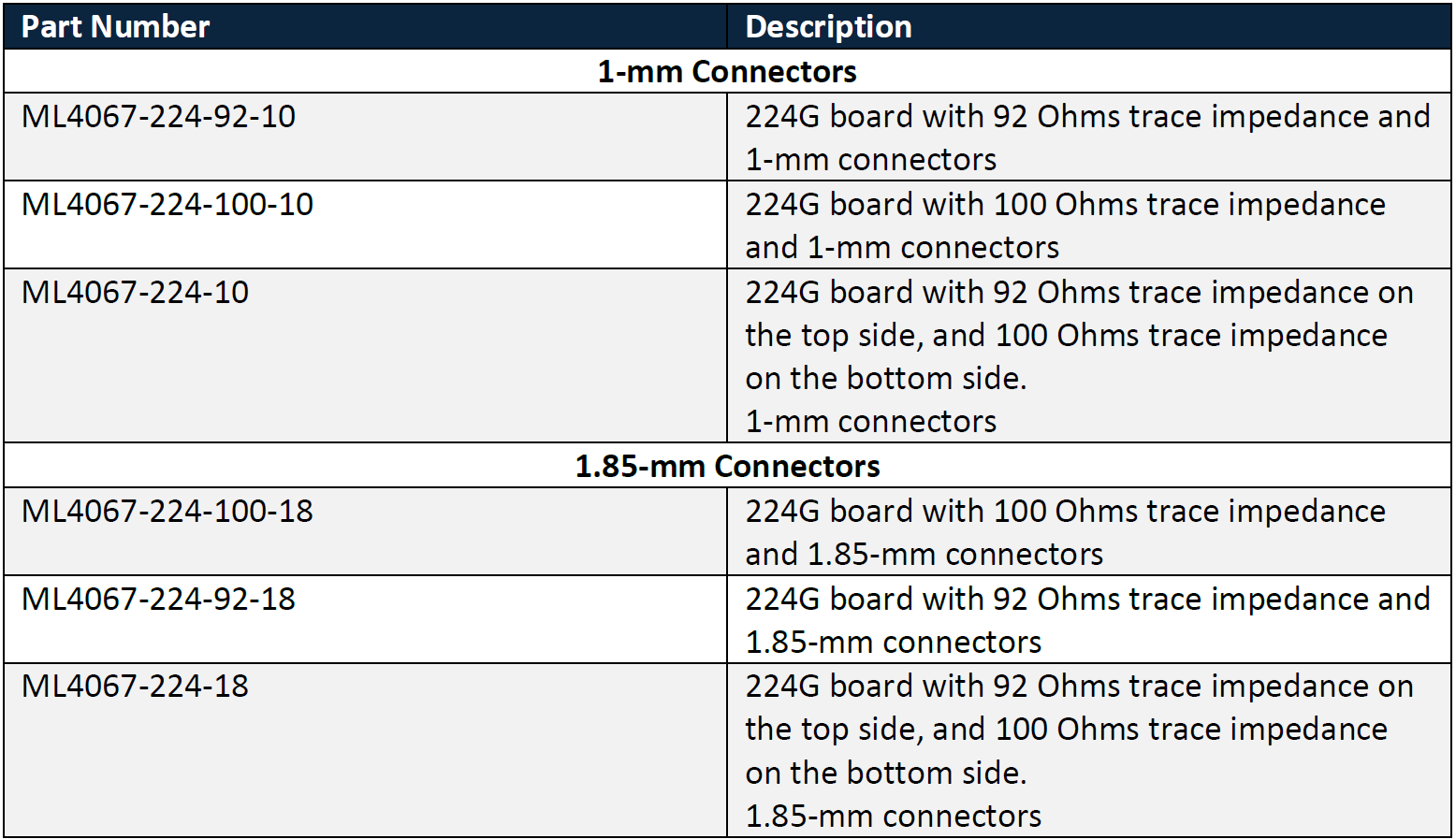

• 整个电路板采用 1mm 或 1.85mm 连接器
