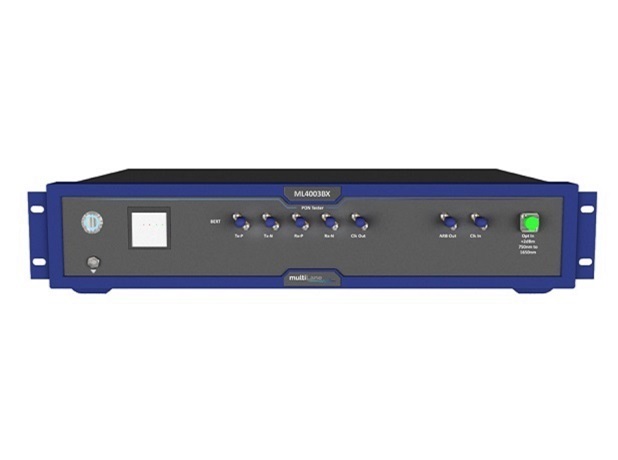

ML4003BX 10G光采样示波器
- 类别：眼图分析仪 - 品牌：唐领科技
ML4003BX是一种先进而低成本的PON测试仪，由BERT和光采样示波器组成。它可通过提供可编程AWG输出支持突发模式PON信号，用户可以编程输出定制的64位TTL信号，与高速数据同步。

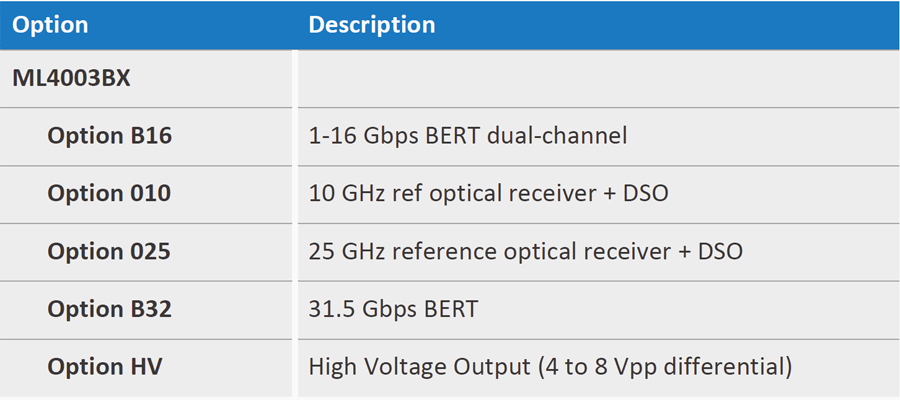

ML4003BX 专为满足特定客户需求而量身定制(如PON, GPON,10GPON)。该仪器可以订购为具有32 GHz DSO的16G BERT，并且可以扩展为包括10G / 25 GHz光采样带宽。完整的配置包括一个 30G BERT 和一个高达 25 GHz 的光采样示波器。PPG 的输出摆幅高达 800 mVpp 差分。高压选项将为您提供 2 至 4 V 峰峰值之间的可调电平，速率为 25 Gbps。ML4003BX 的所有迭代都包含符合 IEEE 要求和 PON 标准的硬件可切换高斯滤波器（1.25G、2.5G和10G)，内置CDR。

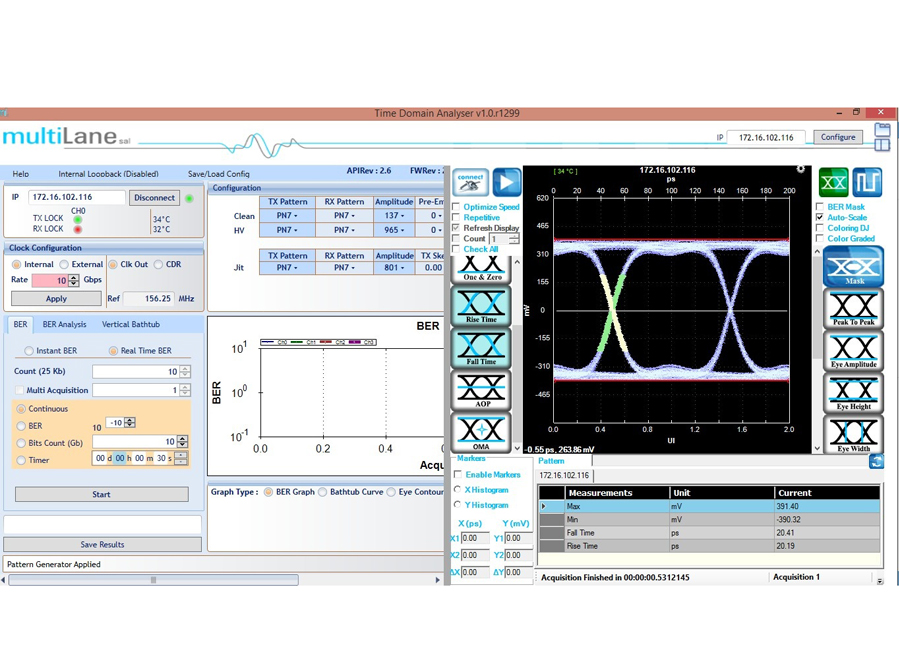

误码率测试仪
• BERT 数据速率:从1到16到30Gbps的任何速率
• CTLE每个接收器都有自动调谐功能
• 自动化J2 / J9测量
• 眼轮廓测量
• 浴盆及垂直浴缸
DSO的特性
• NRZ和PAM4测量值
• 800毫伏振幅分辨率
• Eye opening, height and width, eye amplitude, top, base, Hi, Lo, max, min, peak to peak.
• 上升/下降时间，交叉百分比。
• 缩放、标记、X和Y直方图覆盖、多个测量值的统计信息。
• 眼和图案测量图案的特定属性。
• 预先强调正负(振幅和宽度)测量
• 适用的SW滤波器包括PTB, CTLE, FFE，去嵌入，移动平均
• 总抖动和抖动分解

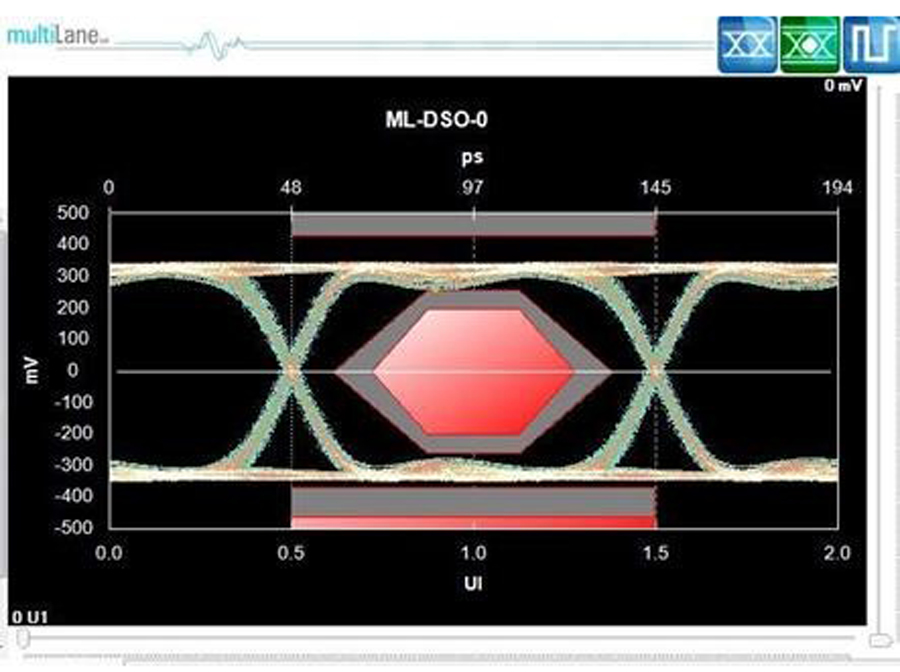

• Mask margin检测
技术数据 | ||
PPG | 比特率 | 1 – 16Gbps or 1 –30Gbps |
TX差分振幅 | 250-800mV | |
码型 | PRBS 7/9/15/23/31user define 80bits | |
·预加重 | 10 dB | |
预加重分辨率 | 10步长 | |
均衡滤波器间距 | 1UI | |
随机抖动RMS | <300 fS @25.78125Gb/s | |
升降时间(20-80%) | 14 pS | |
TX歪斜控制范围 | N/A | |
TX斜控制 | N/A | |
输出回波损耗高达10GHz | < -12 dB | |
输出回波损耗(10-25GHz) | <-8 dB | |
ED | 误差检测器相位裕度 | 5 pS |
误差检测器最大输入 | 1200 mVpp差分 | |
误差检测器灵敏度 | 30 mVpp @比特率< 12gb /s 50mvpp @比特率> 12gb /s | |
相位扫描分辨率 | 6位 | |
垂直扫描分辨率 | 8位 | |
TX / RX连接器 | 2.92毫米的连接器 | |
时钟输出振幅 | 550 – 850 mVpp | |
时钟输出速率 | 62.5 - 750 MHz | |
CTLE支持 | 自动调整 | |
DSO | 波长范围 | 750 – 1650 nm |
带宽(3 db电气) | 9.5 GHz | |
灵敏度@ 850 nm | -15 dBm | |
灵敏度@ 1310 nm | -19 dBm | |
超负荷 | +2 dBm | |
变频增益@ 1310 nm | 450 V/W | |
接口形式 | FC | |
时钟输入范围 | 50 - 525 MHz | |
时钟输入振幅 | 200 - 1000 mV | |
时钟输入阻抗 | 50 Ω | |
内在抖动(不包括DDJ) | 200fS | |
幅值误差 | 5 mV | |
数据格式支持 | NRZ / PAM4 | |
PRBS码型捕捉 | 高达PN13 | |
无杂散动态范围 | -58 dBc at 10 GHz, 500 mVpp, 1GS/s -53 dBc at 30 GHz, 500 mVpp, 1GS/s | |
温度范围 | 0-65C | |
功率要求 | 100V to 240V – 50/60Hz | |
示波器的内存深度 | 256K sample | |
