ML406B 电采样示波器

ML406B 电采样示波器

- 类别:眼图分析仪 - 品牌:唐领科技

专为部署 800G 应用而设计的下一代电数字采样示波器。这款先进的示波器在表征高速数据传输方面具有无与伦比的性能和精度。凭借其先进的采样技术和全面的软件功能,它可以对800G信号进行精确的测量和分析。该示波器配备了用户友好的界面和一系列自动化功能,非常适合在生产环境中进行高效测试和验证。使用这款先进的电气数字采样示波器保持技术领先地位,确保在 800G 部署中实现最佳性能和可靠性。

产品概述

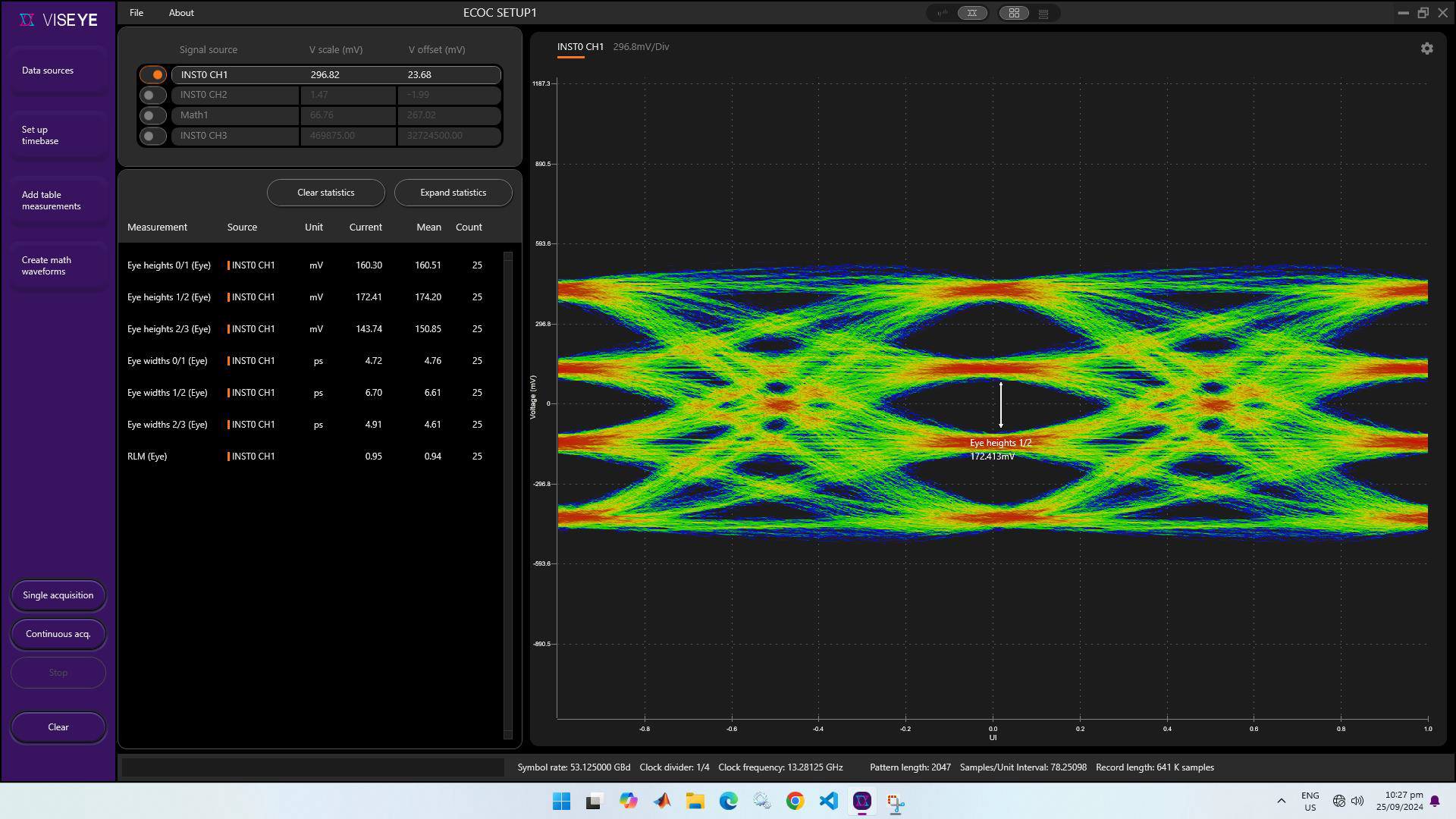

ML406B 是一款先进且高度紧凑的数字采样示波器,其特点是具有 70GHz 带宽。它主要用于发射机和接收机的表征,便于多尘环境。示波器配备了全面的软件库,可对 NRZ 和 PAM4 数据进行眼图测量、抖动分析以及处理。此外,其广泛的 API 集使其非常适合自动化测试和高效的合格/不合格生产验证。


ML406B DSO 拥有一系列业内独一无二的特性和功能。这些包括:

  • 70Ghz 时的本底噪声为 1.2mV。

  • 25.78 Gbps NRZ 信号的灵敏度级别为 -11 dBm。

  • 高达 50 - 70 MHz 的采样率。

  • 在 SSPRQ 模式上少于 10 秒的 TDECQ。

  • 基于 FPGA 的架构,通过捕获 SSPRQ 和 PRBS16 模式实现 TDECQ 测量。

  • 广泛的内置 DSP 滤波器库,如 Bessel-Thomson、CTLE、DFE、FFE、解嵌和组件仿真,均在标准 GUI 中免费提供。

  • 全面的眼图模板库。

  • 在工厂进行单独的脉冲响应校准。

  • 仪器占地面积小,外壳和手柄坚固耐用。

  • 一整套 API 和相关示例脚本,可加速 Linux 和 Windows 下的自动化开发,支持 Python、LabView、Matlab 和 C#。


典型应用:

  • TP1a 压力校准。

  • SERDES特性。

  • 接收器电输出特性。

  • 台式设备的电路特性

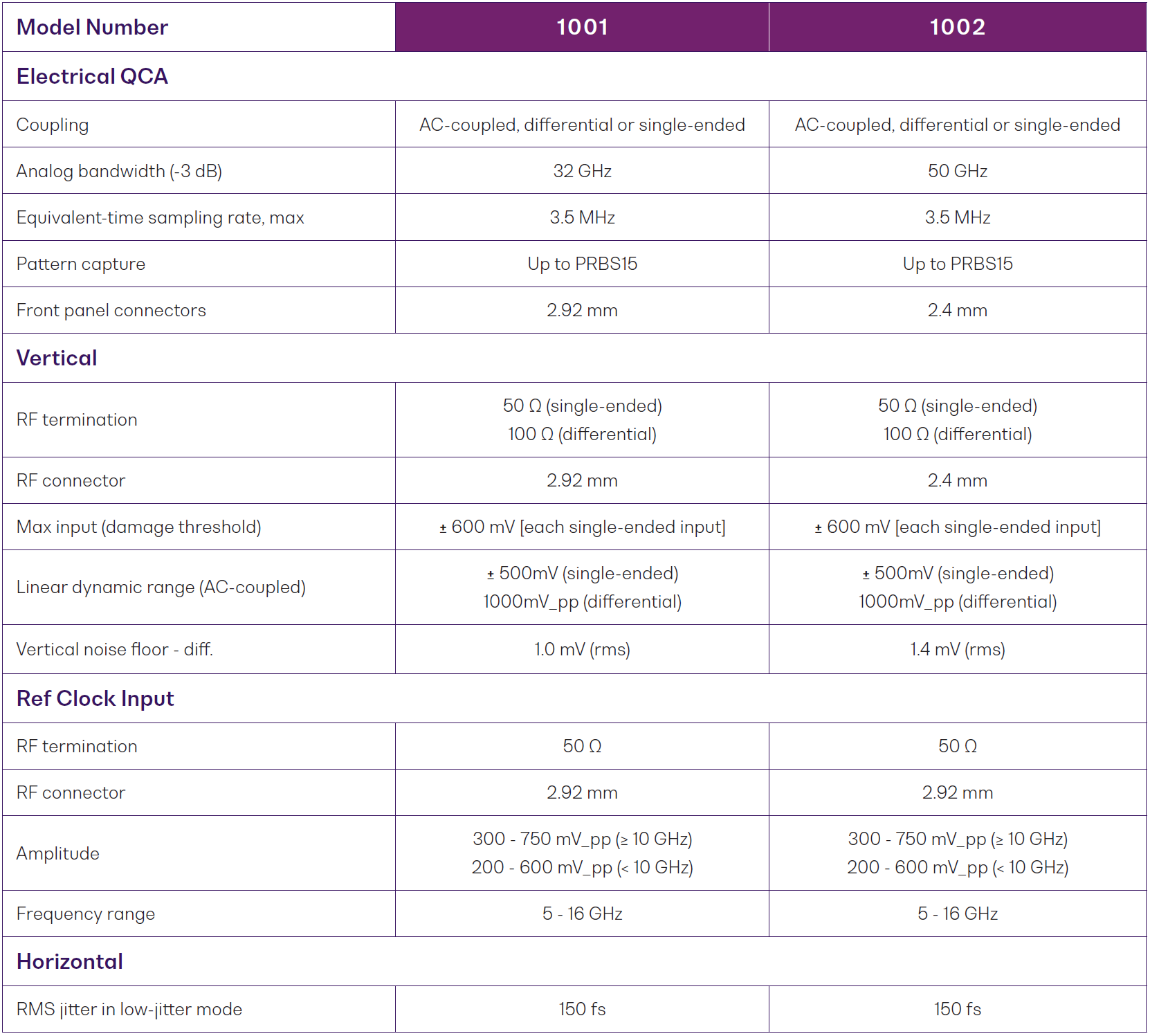

技术参数

电气特性




支持的测量

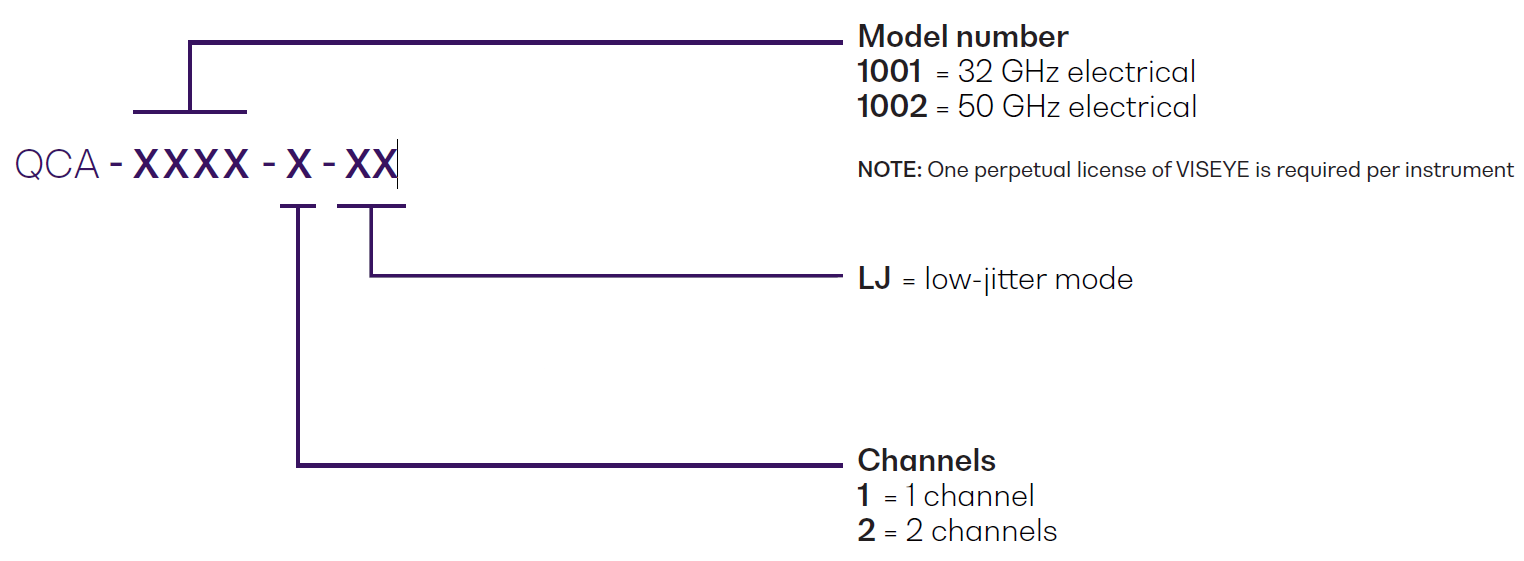

选型及配件
