产品概述

ML4079D是一款功能齐全的400G BERT，可配置为8通道29.5 GBaud PAM4或8通道29.5 Gbps NRZ。接收机支持FEC解码(802.3bj KR4/scaled KP4)，并将返回FEC的帧丢失率和非帧数据的BER。接收器还显示了眼睛的直方图和随时间变化的信道信噪比。

发射器支持所有由IEEE和OIF标准授权的测试码型，如PRBSQ13, SSPRQ, PRBSQ31, 用户也可以对TX进行编程，以输出长达32kb的用户自定义码型。发射功率足够测试长达10公里SMF链路。

主要特点

发射:

 •   NRZ模式下的数据速率为9 - 14.3和22 - 29.5 Gbps

 •   比特率调整步长为100kbps，并找到RX PLL锁定裕度。

 •   数据速率在PAM4模式下9 - 14.3和22 - 29.5 Gbd

 •   高频时钟输出> 2.4 GHz

 •   独立控制眼内电平

 •   可达1.5 Vppd输出摆动

 •   支持Gray coding和极性反相

 •   3-tap FIR Pre-和Post-emphasis高达6分贝

 •   错误插入

可用码型是:

 •   PRBS 7/9/11/13/15/16/23/31/58和它们的反相

 •   PRBS13Q, PRBS31Q

 •   SSPRQ 和 SSPR 方波，JP03A/B, CID JTOL码型

接收:

 •   自适应均衡器和信道IL预估量高达14 dB (FFE+DFE).

 •   用户可通过64步长选择CTLE 0 - 9db.

 •   随时间变化的信噪比监控。

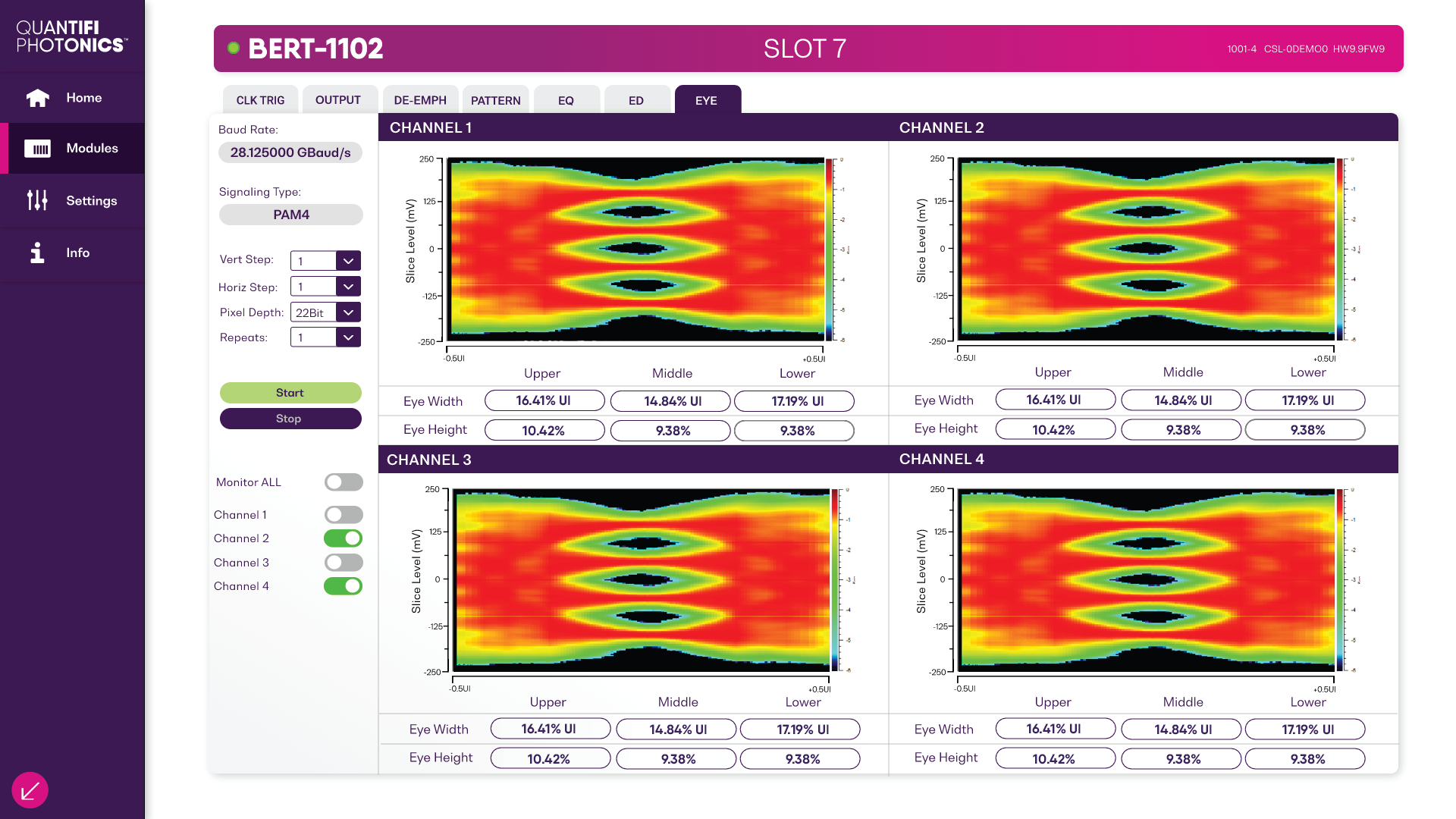

 •   眼图监测器

 •   可调PAM slicer阈值

误码检测的码型:

 •   伪随机位序列 7/9/11/13/15/16/23/31

 •   PRBS13Q 和 PRBS31Q

 •   自动模式检测.

 •   LOS显示

 KR4/KP4 FEC仿真器计算帧丢失率，并返回有和没有FEC的误码率
