200G全速率误码仪
- 类别：误码率测试仪 - 品牌：唐领科技

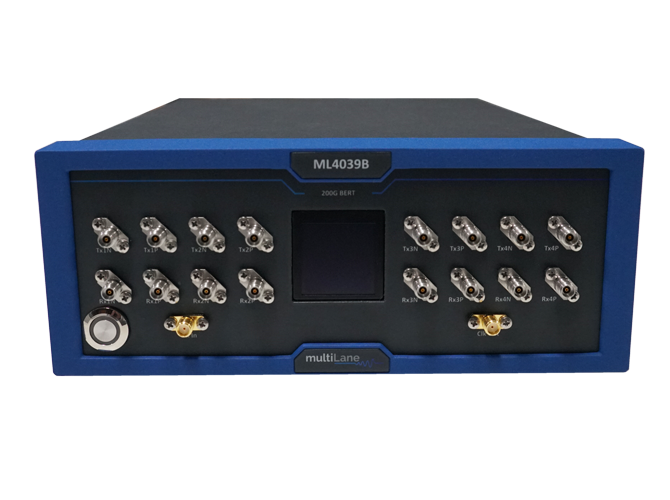

ML4039B是一款全功能的200G BERT。它有仪器级的2.92毫米同轴连接器，覆盖了1.25到30 GBaud之间的宽范围比特率，同时支持NRZ和PAM-4编码方案。
GUI可单独控制每个TX级别、均衡、眼平衡、码型和Gray coding，用户还可以向码流中注入错误序列。接收器的特点是带CTLE和FFE均衡功能，结合TX FFE，补偿高达30 dB的Nyquist损失。它还拥有先进的故障排除能力，显示单独的LSB和MSB BER，提供有针对性的误码插入，并允许实时监测接收信号水平直方图，信噪比和接收机均衡器tap值。
主要特点
• 低成本，仪器级BERT用于优化100G/200G收发器高速数据分析。
• 宽范围的比特率覆盖允许以太网，HDMI 2.1、USB 4、PCIe、光纤通道和其他PHY测试。
• 能够以非常细微的步骤调整比特率去查找锁定裕度。
• 支持PRBS13Q/15Q/31Q和用户定义 码型。
• 低功耗。
• API库、样例代码和Python包。
参数 | 规格 |
比特率 | PAM4: 1.12–1.56 GBaud and 2.24 – 28.125 GBaud NRZ: 1.12–1.56 Gbps and 2.24 – 28.125 Gbps |
TX差分振幅 | 0 – 800 mVpp at 10 GBd 0 – 600 mVpp at 26 GBd |
码型 | 伪随机位序列7/9/11/13/15/16/23/31/58 PRBS13Q / 31 Q和SSPRQ方波 |
TX振幅调整 | 2mv步长 |
预加重的分辨率 | ±1000 steps |
均衡滤波器间距 | 1UI |
随机抖动RMS | 230 fs |
上升/下降时间 (20–80%) | 15 / 15 ps |
误码检测器灵敏度 | 30 mVpp |
输入均衡器动态范围 | 高达30 dB |
TX / RX连接器 | 2.92 mm |

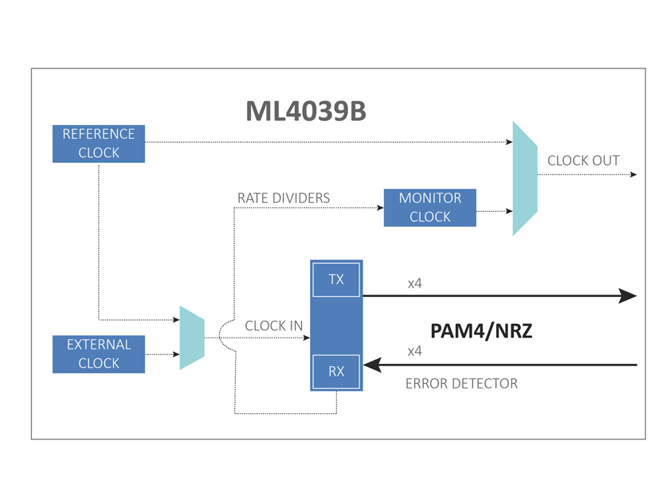

参考时钟输出 | 比特率/ 32、64、128、256或比特率/170 LVPECL |
时钟输入范围 | 80- 700Mhz，最优值156.25MHz |
时钟输入振幅 | 200 - 1200 mV |
时钟输入阻抗 | 50 Ω |
温度范围 | 零下15到75摄氏度 |
重量 | ~1.5 kg |
外形尺寸 LxWxH (cm) | 35 x 22 x 9 |
选项 | 描述 |
ML4039B | 200G BERT (4通道可达30 GBd) |
3YW | 总共3年保修 |
CAL | 单次校准 |
3YWC | 保修3年，每年校准一次 |
