800G LPO误码仪
- 类别：误码率测试仪 - 品牌：唐领科技
VIT8X00是一款8通道800G BERT，专为LPO等需要高均衡组合应用而设计的，均衡高达40dB。

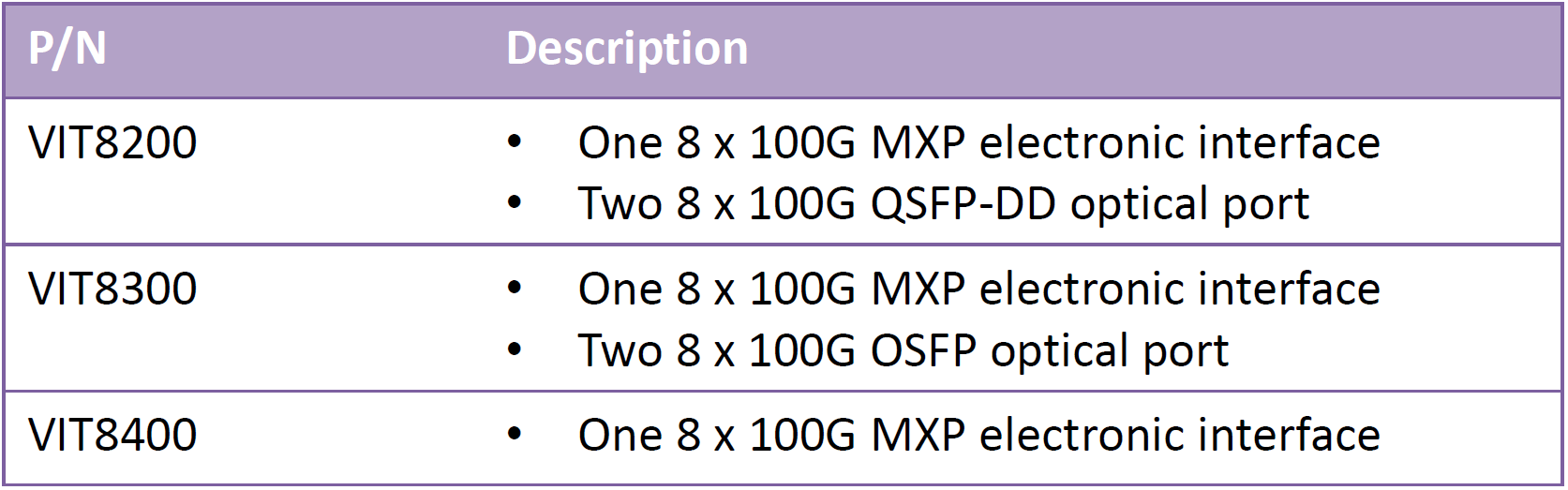

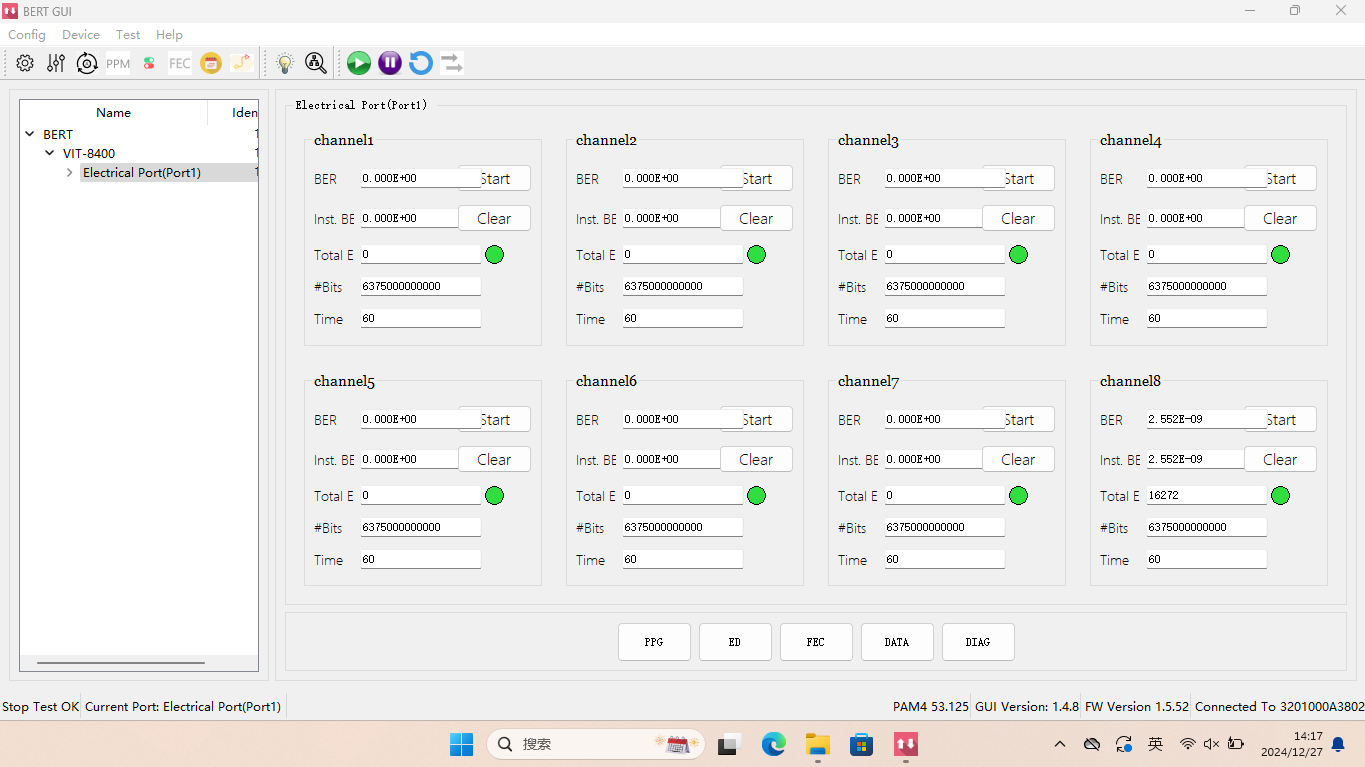

VIT8X00包括发射机均衡(7Tap FFE)和类似TH5的接收机均衡，可以提供测量信噪比(SNR)、眼高测量、链路建立时间、BER测量和FEC测量。
目标应用
DSP based和LPO光模块测试
DAC、ACC、AEC及测试
作为测试信号源
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 注释 |
| 供电电压 | 100 | 220 | 240 | V | AC, 50-60Hz |
| 功率 | - | <15 | - | W | 不包括收发模块的功耗 |
| 温度 | 0 | 25 | 55 | ℃ | - |
| 尺寸 | 400(L) x 90(H) x 195(W) | mm | - | ||
| 误码检测 | |||||
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 注释 |
| 输入电平 | 50 | - | 900 | mVpp | 差分 |
| 数据速率（NRZ） | 10.3125, 24.33, 24.8832, 25.78125, 26.5625, 27.952493, 28.05, 28.125, 49.7664, 51.5625, 53.125, 56.25 | Gbps | |||
| 数据速率（PAM4） | 24.8832, 25,25.06752, 25.78125, 26.5625, 28.125, 28.9, 49.7664, 50, 50.135, 51.5625, 53.125, 56.25, 57.8 | GBd | |||
| 输入阻抗 | 93 | 100 | 105 | Ω | 差分 |
| 连接器 | 2.4 mm male | Multi-coax cable | |||
| 输入模式（NRZ） | PRBS 7, 9, 10, 11, 13, 15, 20, 23, 31, 49, 58 | - | |||
| 输入模式（PAM4） | PRBS 7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q，SSPRQ | - | |||
| 发射端 | |||||
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 注释 |
| 输出电平 | 0 | - | 900 | mVppd | 差分，AC 耦合 |
| 预加重 | - | - | - | - | 7Tap Configurable |
| 数据速率（NRZ） | 10.3125, 24.33, 24.8832, 25.78125, 26.5625, 27.952493, 28.05, 28.125, 30.87, 49.7664, 51.5625, 53.125, 56.25 | Gbps | |||
| 随机抖动（RMS） | - | <290 | - | fs | - |
| 数据速率（PAM4） | 10.3125, 24.8832, 25, 25.06752, 25.78125, 26.5625, 28.125, 28.9, 30.87, 49.7664, 50, 50.135, 51.5625, 53.125, 56.25, 57.8 | GBd | |||
| 阻抗 | 93 | 100 | 105 | Ω | 差分 |
| 连接器 | 2.4 mm male | Multi-coax cable | |||
| 输出模式（NRZ） | PRBS 7, 9, 10, 11, 13, 15, 20, 23, 31, 49, 58 和用户自定义模式（64 位） | - | |||
| 输出模式（PAM4） | PRBS 7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, JP03B, 线性模式, JP03A, SSRQ, 方波和用户自定义模式（64 位） | - | |||
| 触发时钟 | |||||
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 注释 |
| 输出电平 | - | 450 | - | mV | 单端，AC 耦合，50Ω |
| 连接器 | 2.92 mm male | - | |||
| 时钟速率（NRZ） | 1/4, 1/8, 1/16 分频 | - | |||
| 时钟速率（PAM4） | 1/2, 1/4, 1/8, 1/16 分频 | - | |||

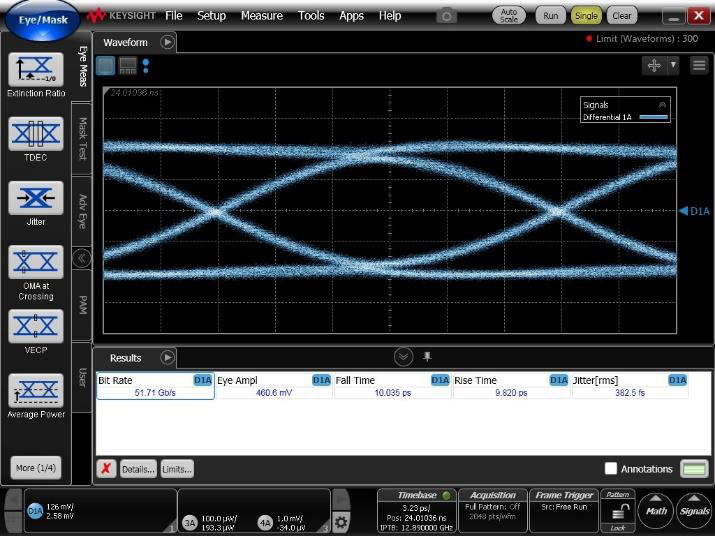

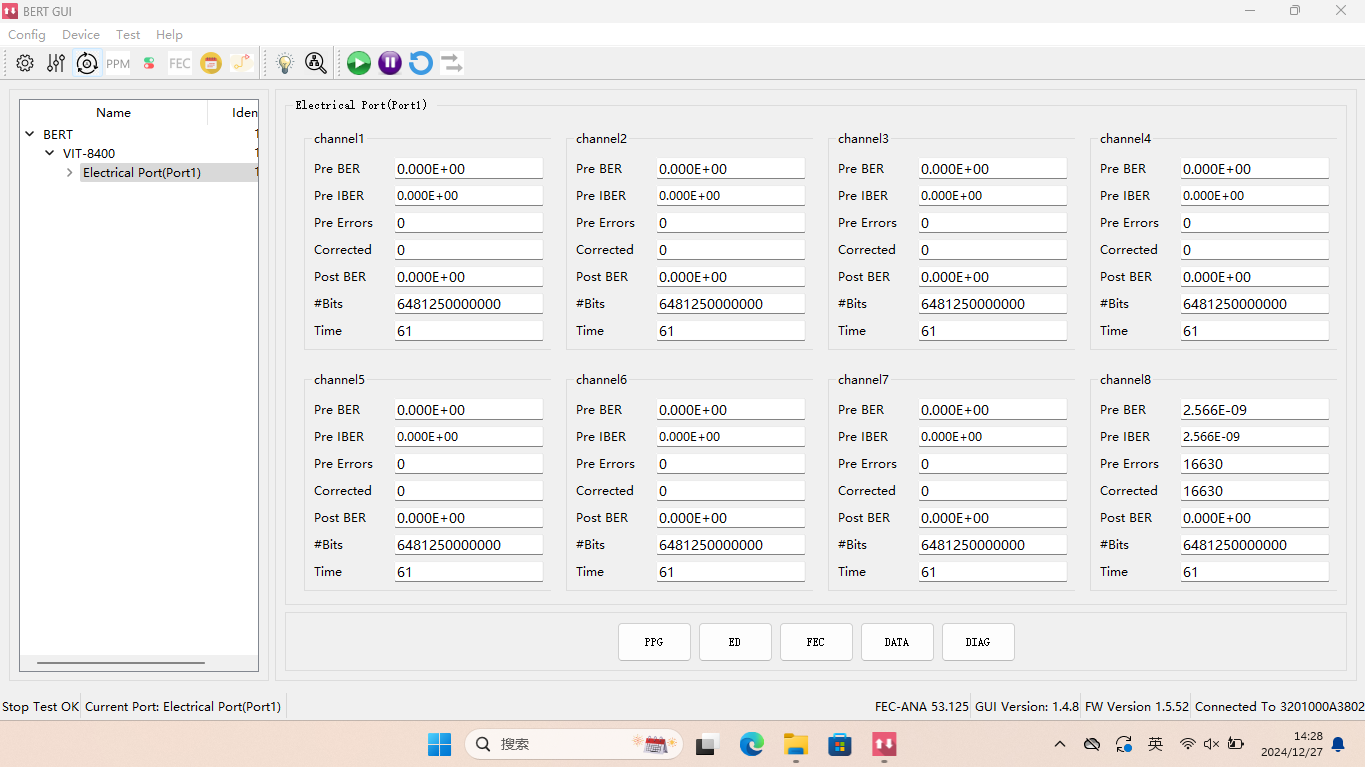

KP4 FEC分析功能
Real Hardware FEC分析
Real-time FEC Symbol Error测量
Pre and Post FEC Bit Error Rate测量
Pre and Post FEC BER曲线显示
支持2x400G,4X200G,8X100G mode(53GBd) KP4 FEC分析
支持2x200G,4X100G,8X50G mode(26GBd) KP4 FEC分析

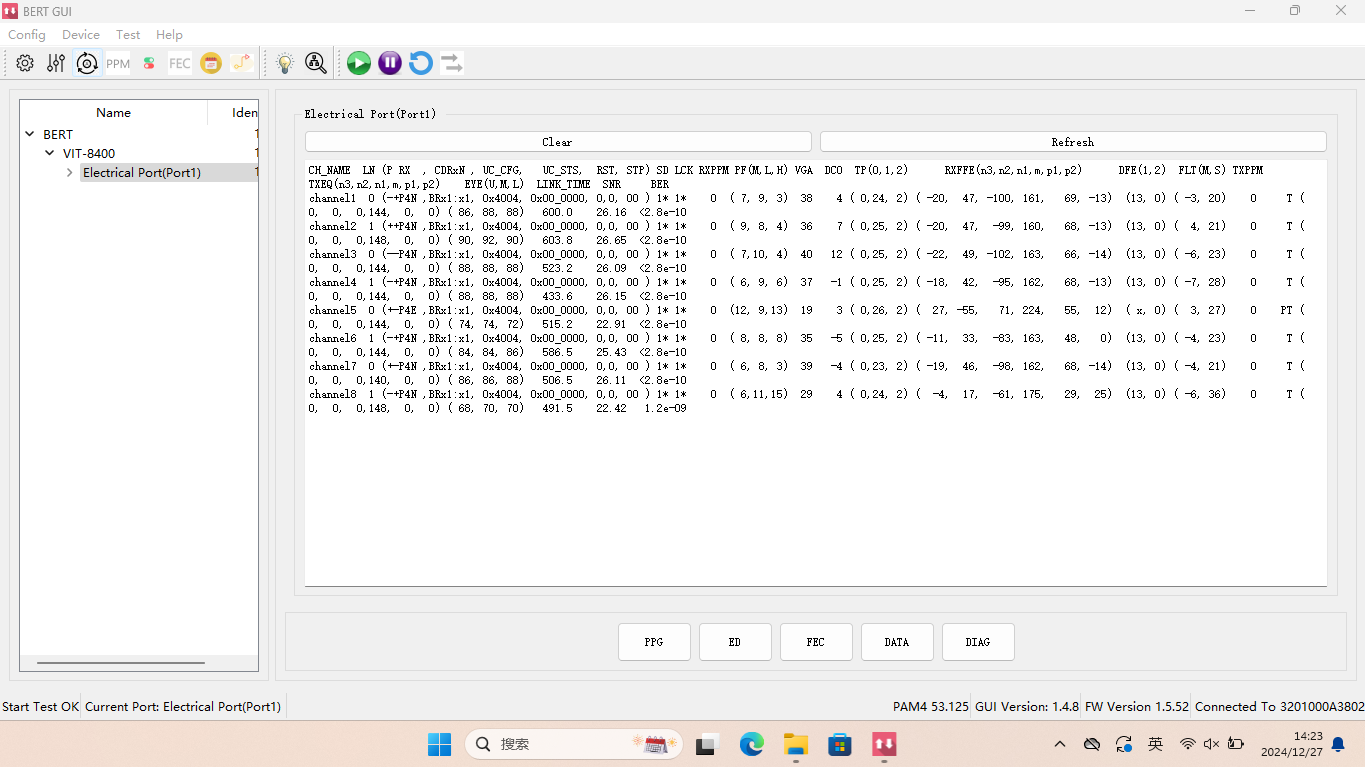

链路分析功能
支持Link training(DAC and ACC cable application)
RX眼高扫描
输入信号频率偏移监控
通道损耗评估
